II - Traitements de données de capteurs - Part 1

But : obtenir des informations claires, fiables, nettes et variées pour créer un dispositif interactif fonctionnel.

1 - Affichage des données

Avant d'utiliser des données de capteurs, il faut voir à quoi elles ressemblent.

Quelle forme prend la visualisation des données ?

Affichages de valeurs de capteurs

  • Nombre :
    • Vérifier un branchement.
    • Limitation : affichage trop basique pour suivre ce qui se passe sur le capteur.
    • Intérêt : permet de contrôler que la chaîne d'acquisition fonctionne.
  • Slider :
    • Affichage meilleur mais limité à la donnée courante.
    • Limitation : Il est donc facile de rater une information.
    • Intérêt : visualiser plusieurs capteurs en même temps avec des sliders côte à côte.
  • Multislider :
    • Affichage le plus intéressant
    • Intérêt : montrer l’historique des données au cours du temps.
    • Limitation : aucune, mais moins intuitif sans rééchantillonnage qu'avec, voir plus loin.
    • Configuration du multislider : range 0 127 ; style line scroll.

En cas de confinement, de distanciel ou de salle trop petite, les notions de ce chapitre seront illustrées via des enregistrements de capteurs en mtr.

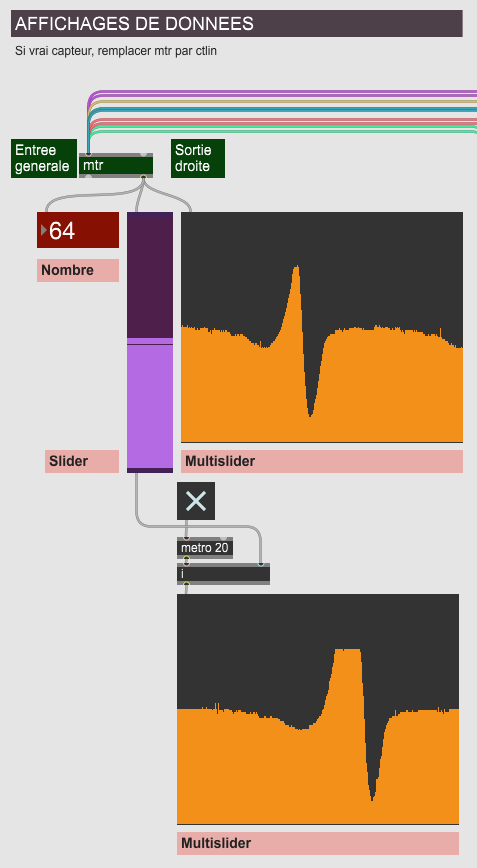

Affichages et mtr
Patch avec les données : affichages.zip

Pourquoi ?

Visualiser les données les données au cours du temps sur un affichage clair permet de :

  • Vérifier que le capteur fonctionne, ou que la chaîne d'acquisition des données en général fonctionne...
  • Valider le choix du capteur dans le dispositif : vérifier que sa portée ou que sa sensibilité est adaptée à ce que l'on souhaite capter ;
  • Si ce n'est pas le cas, il faut repenser la solution de captation.
  • Régler le capteur, ajuster sa position ou sensibilité, en modifiant les potentiomètres de réglages sur les capteurs quand ils en disposent ;
  • Déterminer s'il y a besoin de nettoyer les données : y a-t-il du bruits, des parasitages ?
  • Observer les données quand le spectateur est capté et choisir un type d'analyse pertinent pour que le dispositif fonctionne (par exemple un seuil), puis ajuster les valeurs des seuils ou autres traitements.

    • Données directes / rééchantillonnage

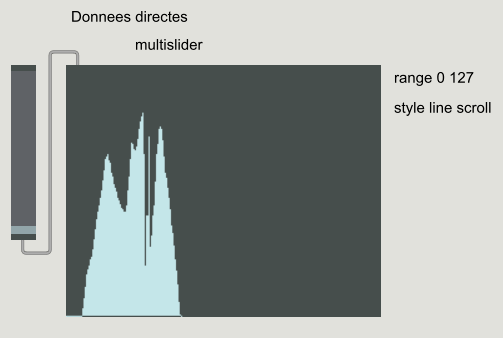

  • Données directes : en Midi les données ne sont envoyées que si la mesure du capteur varie.
    • Inconvénient : Un multislider montre donc un historique des données qui peut rester fixe longtemps si rien ne varie. Nous perdons l’impression de temps réel.
    • Avantage : nous ne perdons pas de données.

    Affichage Max multislider

  • Rééchantillonnage régulier des données : l’état courant du capteur est affiché en permanence même si les données n’ont pas varié.
    • Avantage : Les données défilent à vitesse constante sur le multislider. Si la valeur est 0, nous le voyons en temps réel, par exemple.
    • Inconvénient : certaines données très rapides risquent d'être perdues.

    Affichage de valeurs temps réel

    Connaissances nécessaires :

    Exercice d'observation : Comparer les deux types d'affichage avec les divers enregistrements de capteurs.
    Comparaison

    Le rééchantillonnage est une technique intéressante pour l’affichage. Pour les traitements, cela dépend : certains doivent se faire en données directes (détecteur de pic par exemple), d’autres plutôt en rééchantillonnage (moyenne par exemple).
