4 - Thématique de captation : souffle

III - Phénomènes captés et techniques de captation - Suite

4 - Thématique de captation : souffle

Comment capter le souffle ?
Notions proches : souffle, vent, respiration.

En art, distinction entre souffle humain et vent ambiant :

  • captation d'un phénomène physiologique fondamentalement humain
  • données environnementale, météorologique, sans être vivant
Capteurs possibles :
  • Anémomètre à pales
  • Anémomètre à cuillères
  • Différence de pression atmosphérique
  • Ethylomètre, capteurs de gaz divers
  • Température
  • Humidité, hygromètre
  • Microphone, volume sonore
  • Moulinet et capteur optique
  • Respiration, ceinture avec capteur de force
Solution nombreuses, choix selon :
  • disponibilité, facilité d'utilisation
  • époque
  • esthétique
  • spécificité de mesure...

Anémomètre à pales

Principe : une hélice tourne
Rotation captée par une barrière optique ou par l'induction d'un moteur

-> Vitesse du vent

Alexandra Dementieva : Contact Field, Breathless

Parasitage : Vent, en extérieur
L'orientation est importante. Le souffle doit venir en face du capteur.

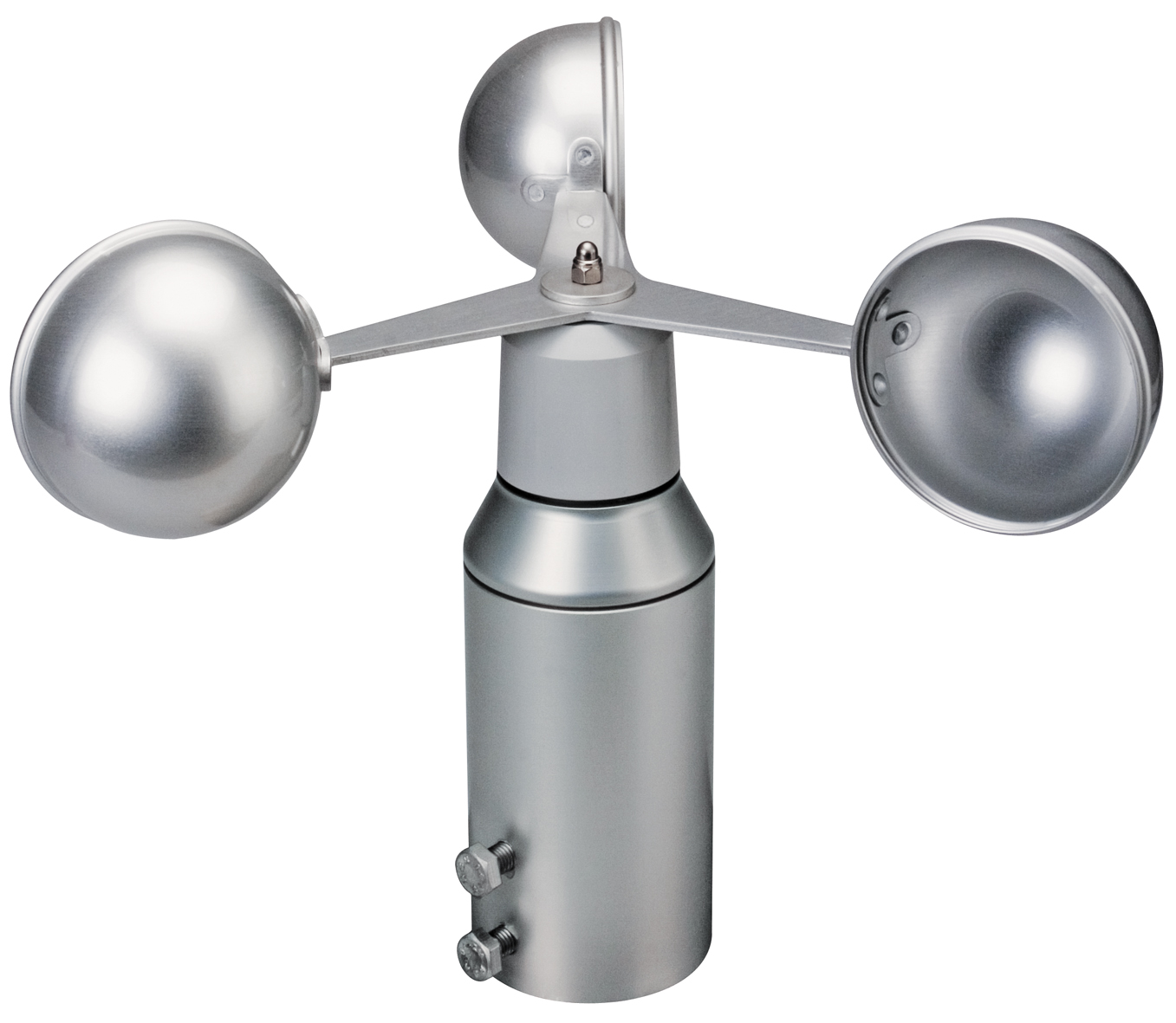

Anémomètre à cuillères


Principe : rotation de godets sur un axe

-> Vitesse du vent

Samuel Bianchini : Potential Flag

Plutôt associé au vent qu'au souffle.

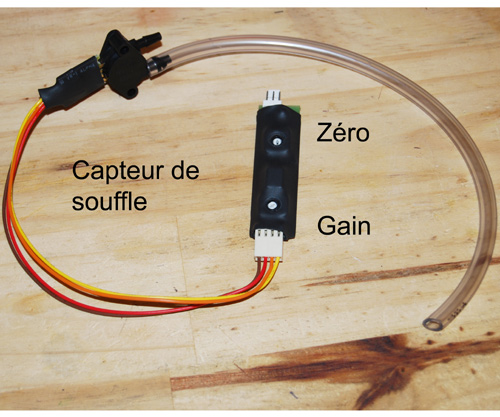

Différence de pression atmosphérique

Principe : 2 tubes, la pression d'air dans un tuyau sur l'un est comparée à l'autre
Comparaison des pressions entre deux tubes.
Membrane entre les deux tubes.
Une surpression d'un côté déforme la membrane.
Cette déformation est mesurée par une jauge de contrainte.

-> Aspiration / expiration

Nécessité d'amener le souffle au tube du capteur
=> Construire, équiper, intégrer.

Instruments augmentés : accordéons.
Utile pour connaître la surpression ou sous-pression de l'instrument.
Centre de rééducation de Pen-Bron, association Son & Handicap : contrôleurs pour handicapés moteurs.

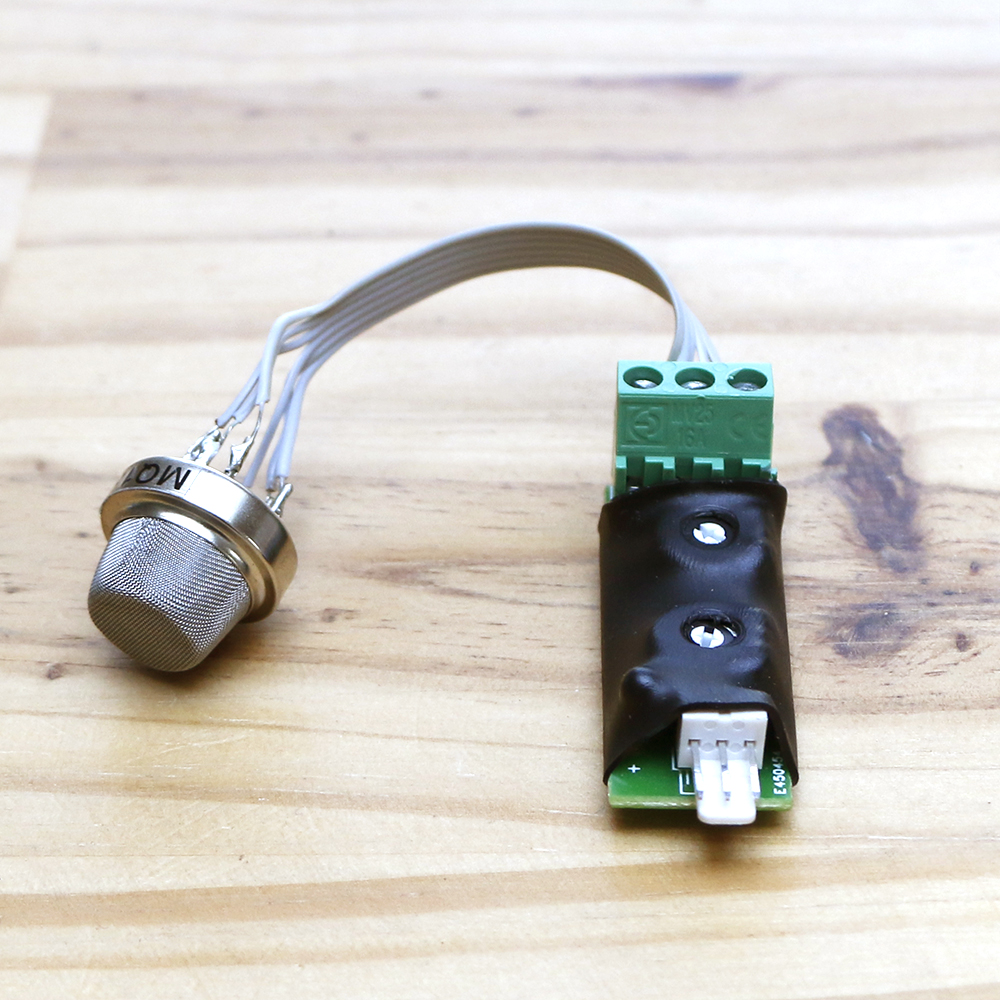

Ethylomètre, capteurs de gaz divers

Vapeurs d'éthanol, méthanol, CO2, fumée, pollutions...
Principe : Chauffe l'air à 180°C.
Ionise l'air, qui devient plus ou moins conducteur.

-> La plupart sont sensibles au CO2 du souffle.

HeHe : Smoking Lamp

Parasitage : Autres types de pollution que celle visée.

Précaution d'emploi : L'abus de tout est dangereux pour la santé.

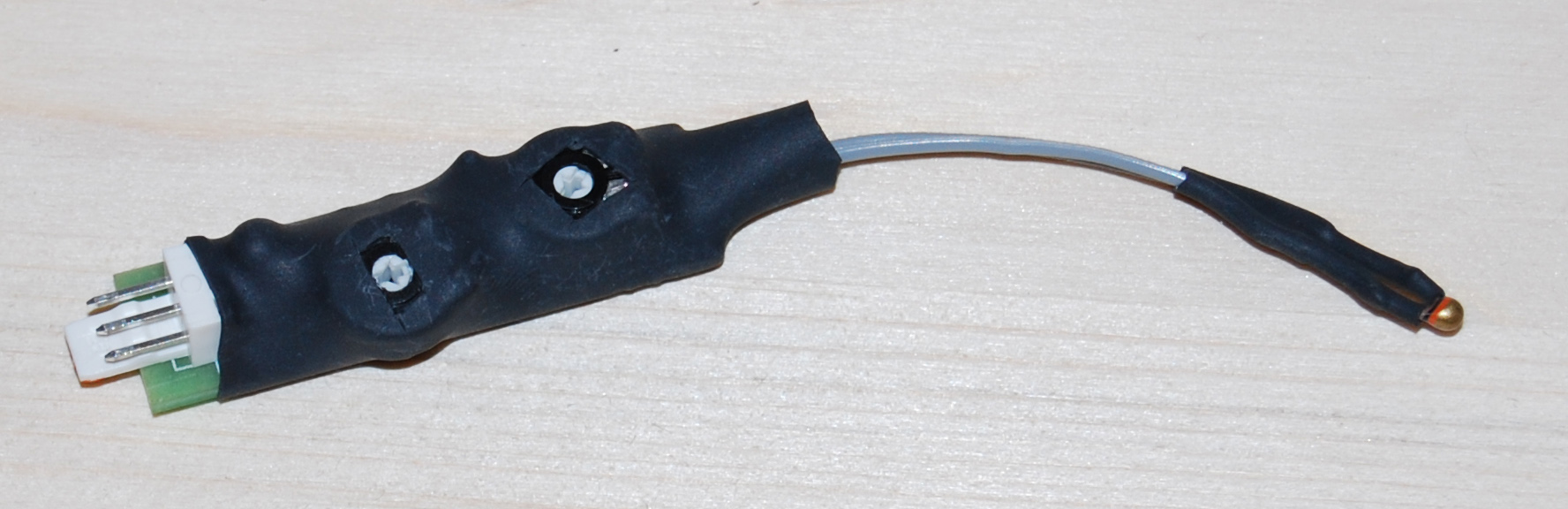

Température


Capteur discret, embarquable, positionnable au coin de la bouche ou près d'une narine, ou dans un tuyau / conduit dans lequel inciter le spectateur à souffler.

Principe de fonctionnement :
Thermistance : résistance variable.

-> Température de l'air ou du support sur lequel elle est fixée.
-> Souffle chaud / froid.

Capteur lent, inertie thermique.

Projet EVMAN : température du café

Parasitage : Mouvements d'air de climatiseurs, ventilateurs, chaufferies, videoprojecteurs.
Variations de température ambiante dans la journée : décalage du zéro.

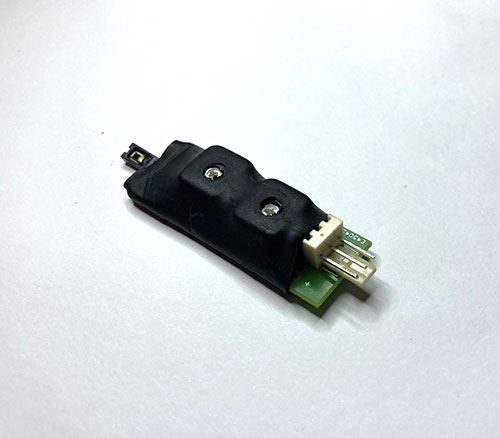

Humidité, hygromètre


Capteur discret, peut se placer dans un tuyau.

Principe de fonctionnement :
Module spécifique, tension variable.

-> Humidité ambiante, mais pas de gouttes directes, Ne pas mouiller le capteur.

Exposition sur les avions.

Parasitage : brumisateurs, changements atmosphériques dans la durée

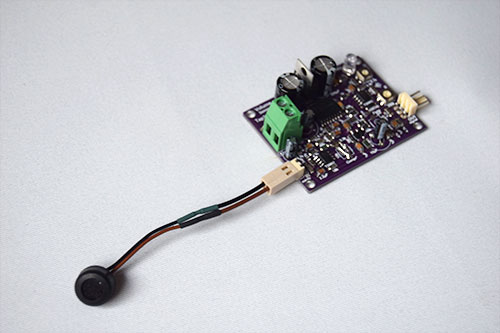

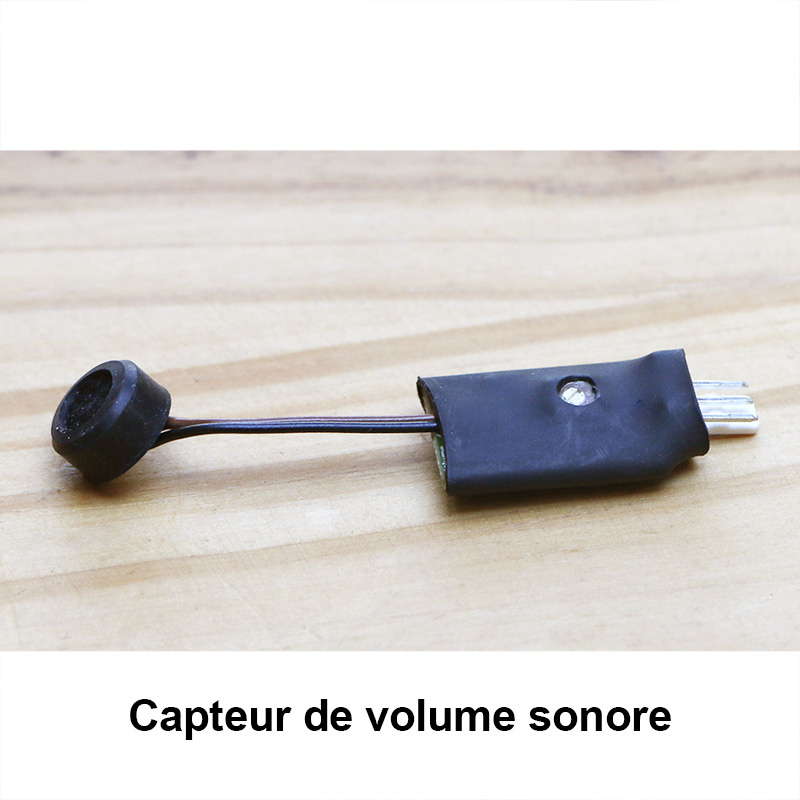

Microphone, volume sonore


Principe de fonctionnement :
Microphone
Volume sonore : prétraité

-> Ondes sonores ou amplitude des ondes sonores.

COUCHOT Edmond & BRET Michel : Le pissenlit

Ce n'est pas seulement le son qui est capté, mais son effet sur la membrane du micro.
Micro non protégés très sensibles au souffle.
=> Paradoxe signal fort / silence.

Parasitage :
Sons ambiants, voix, bruit, vent.

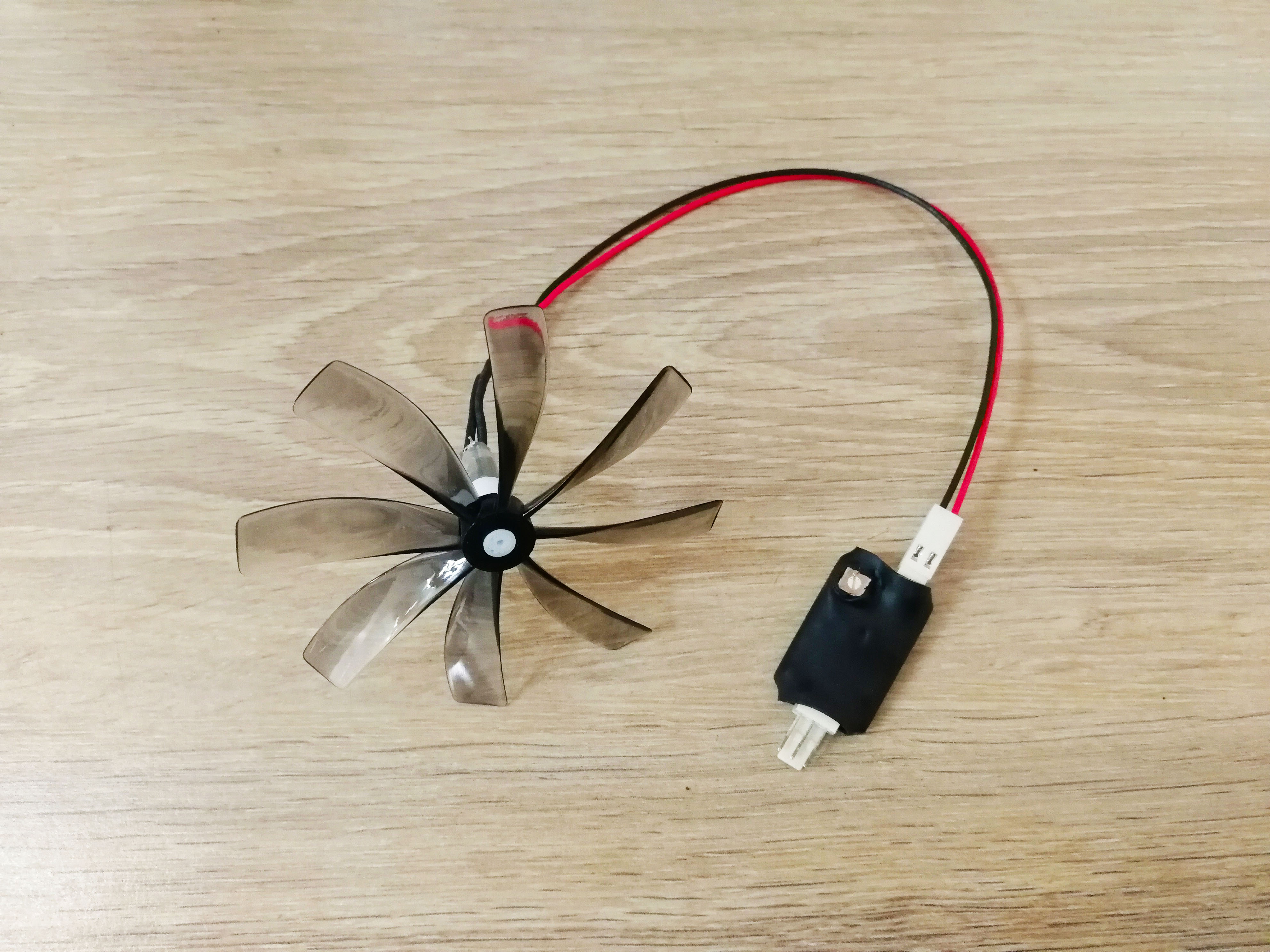

Moulinet et capteur optique

Principe de fonctionnement :
Objet à pales en rotation facile
+
barrière optique

Capteurs optiques rapides possibles :

  • LDR + lumière visible
  • LDR + lumière infra-rouge
  • Interrupteur lumineux IR

-> Vitesse du souffle.

Installations :
Datoo : maquette d'installation pour le Panthéon.
HeHe : Twilight

Parasitage :
Lumière autre.

Information envoyée :
Réponse lorsque la pale passe devant le capteur, ou entre le capteur et la source de lumière.

=> Analyse par

  • Seuil pour détecter le passage,
  • Mesure du temps entre deux détections pour obtenir la vitesse.
    = Reconstituer un anémomètre à pales

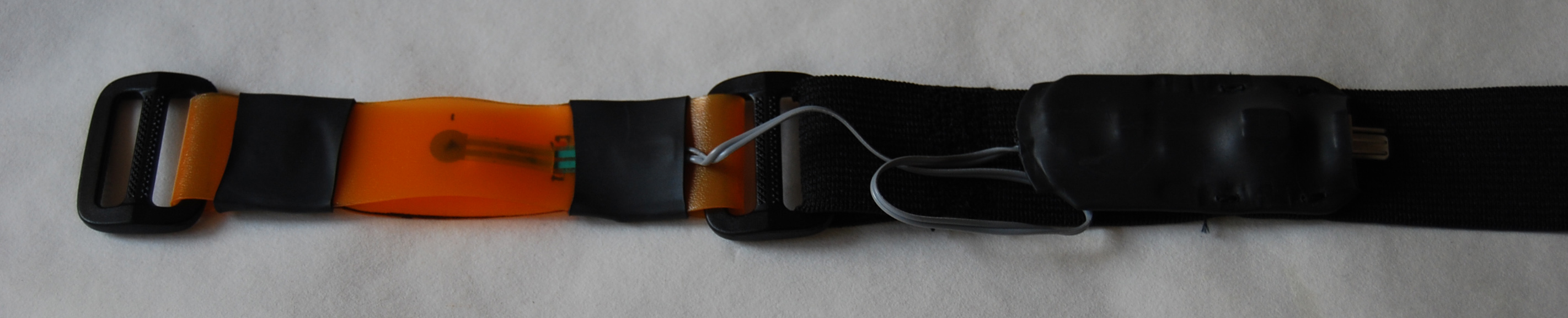

Respiration, ceinture avec capteur de force

Différent du souffle, mais demande souvent corrélée, surtout en danse.

-> Mouvement du corps suivant la respiration.

Spectacles de Kitsou Dubois

"L’utilisation de capteurs de flexion, de pression,
de champs magnétiques, de ceinture de respiration,
permet de relier les danseurs ou les acrobates
à des matières sonores, lumineuses et visuelles.
Le milieu se densifie, les corps sont directement reliés à l’environnement.
Ils agissent sur le milieu et le milieu transforme leurs sensations et donc leurs actions."

Capteurs possibles :

  • Ceinture de respiration à base de FSR.
  • Capteur d'étirement sur le torse.

Parasitage :
Autres mouvements.

Information envoyée :
Augmentation rythmique des données.
=> Seuil, calcul de délai entre les détections, calculs de fréquence

Thème proche : le vent


Certains capteurs sont communs pour souffle et vent.

Capteurs supplémentaires :

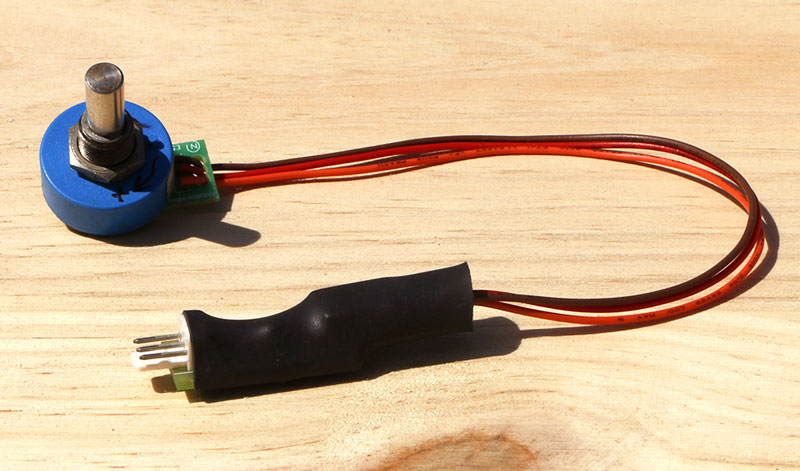

Potentiomètre à rotation infinie, codeur incrémental pour les éoliennes.

-> Vitesse, force du vent.
Le mécanisme ne peut pas être mis en rotation par un simple souffle.

Parasitage :
Aucun à part action mécanique volontaire.
