Captation / Capteurs simples

Capteur de flexion (Bend)

Le capteur de flexion est souvent utilisé en tant que capteur embarqué sur un danseur. Il réagit à la courbure et peut donc être fixé à l'extérieur du coude ou sur le cou du pied.

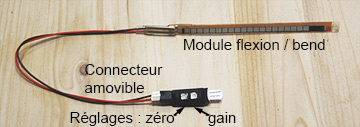

Capteur complet : module sensible + électronique de réglage

Réglages

Notre capteur est associé à une électronique de réglage. Deux potentiomètres permettent d'adapter ce capteur à différents usages requérant différentes sensibilités :

- Potentiomètre 1 (vers le capteur) : réglage du niveau de repos, quand le capteur est plat ;
- Potentiomètre 2 (vers le connecteur 3 points) : Réglage du gain, pour rendre le capteur plus ou moins sensible à la courbure.

Gaine et housse

L'élément sensible est fragile : il ne faut pas le plier (le courber mais pas le plier) ni surtout marquer le pli, il faut éviter de faire des formes en "S" avec, il ne faut pas l'utiliser du côté creux des articulations (pas dans le creux du genou mais sur la rotule, pas dans le creux du coude mais à l'arrière du bras).

La partie sensible est donc protégée par une gaine transparente, qui protège le capteur mais permet de voir s'il est abîmé, c'est-à-dire si les petits carrés blancs sont entiers ou pas.

Elément sensible du capteur, protégé par une gaine

D'autre part, nous proposons ce capteur accompagné d'une housse souple en tissu. Cette housse fine permet de le positionner facilement sans l'abîmer : la pliure du tissu n'affecte pas l'élément sensible et la housse peut ensuite être cousue/collée/fixée à l'intérieur d'une tenue de scène.

Dimensions : 14 cm x 10,5 cm. La gouttière pour glisser le flex est cousue au milieu de la housse.

Une perforation dans la gaine à l'extrémité du capteur permet de le tenir dans la housse avec un simple point. La housse peut ensuite se retrousser pour vérifier l'état du capteur.

Perforation à l'extrémité, pour faciliter la fixation

Housse en tissu pour glisser le capteur.

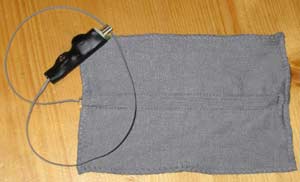

Mise en place du capteur dans la housse

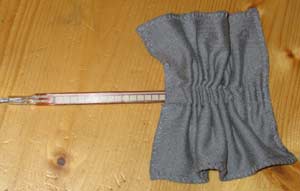

Vérification de l'intégrité du capteur

Applications artistiques - Quelques exemples

Frédéric Braye a créé un instrument interectif qui utilise en particulier des capteurs de flexion. Quelques videos s'écoutent ici.

Tarifs :

- Capteur de flexion sans housse : 44 euros TTC
- Capteur de flexion avec housse : 50,50 euros TTC
- Housse en tissu seule : 7,50 euros
- Module flexion de rechange, avec gaine : contactez-nous
Attention, n'oubliez pas de commander les rallonges.

Le module flex de rechange est fourni avec la gaine thermo mais celle-ci devra être mise en place et chauffée ensuite, une fois l'élément sensible soudé au reste du capteur.

La connectique trois points de ce capteur permet de le brancher sur une interface "analogique vers Midi" comme le "1-ana", le "2-ana" ou le "8-ana/8-num".

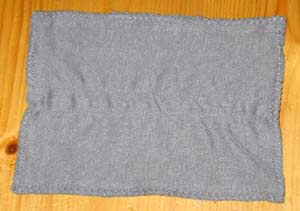

Housse en tissu souple seule
