Gestion de 64 LED
en 128 pas de luminosité

• Midi
• RS232
• DMX

Ce montage permet de piloter des éclairages par LED avec une résolution de 128 pas de luminosité. Il s'agit d'une carte périphérique qui se branche sur une carte de commande particulière (différentes de la carte de commande tout ou rien des autres actionneurs) permettant un pilotage soit en allumage/extinction soit en gradation continue.

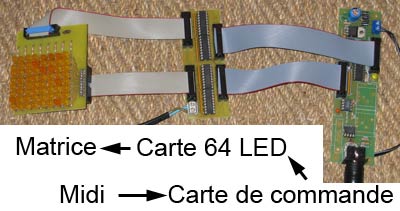

Module de contrôle de 64 LEDs.

LED = DEL = diode électroluminescente

L'ensemble de LED présenté sur la photo est une matrice de test : les points lumineux peuvent bien sûr être disposés sur n'importe quelle forme (éparpillés, en cylindre, en plan dispersé, en sphère, ...).

La carte existe en 3 versions selon le protocole utilisé : Midi, RS-232 ou DMX. Attention, ces prises reçoient de l'information, elles n'en envoient pas. Ainsi, la prise DMX sert à recevoir des ordres par exemple d'une petite console DMX, pas à en envoyer vers des projecteurs.

Il est possible d'avoir une carte comportant les trois prises, mais les trois protocoles ne pourront être utilisés simultanément. La carte répond à un seul protocole à la fois, il faut changer de configuration pour passer d'un protocole à un autre.

Attention au running status en Midi.

Exemples d'applications artistiques

L'une des applications des LED est l'éclairage de fibres optiques. Les fibres optiques lisses transmettent la lumière à leur extrémité et créent des points lumineux intenses ou bien des éclairages locaux. Les fibres optiques abrasées exhudent la lumière par les zones qui ont été poncées et permettent de créer des rideaux de lumière, des chemins, des dessins au trait...

Quelques autres applications (sans fibres optiques) : création de points lumineux discrets ou éblouissants, obtention de flashs très réactifs, mise en valeurs d'objets précis dans une scène, création d'un parcours de signalisation au sol ou même fabrication de témoins lumineux.

Exemple d'écran à LED allumé de nuit.

L'éclairage par LED

Les sources lumineuses à LED sont aujourd'hui nombreuses et variées. Beaucoup de voyants lumineux, de feux tricolores, de lampes torches fonctionnent avec ces composants. Des ampoules de couleurs variées sont faites avec des assemblages de LEDs.

Cette carte permet de piloter des LED individuelles. La LED est une source lumineuse parmi d'autres, avec ses caractéristiques, avantages et inconvénients.

Il existe différents types de LED : peu lumineuses (au point qu'on les voit à peine), ultra-luminescentes (insoutenables), blanches, colorées, minuscules ou d'un centimètre de diamètre, rondes, triangulaires, carrées... (photo ici).

Caractéristiques des LED

- Directivité : une LED éclaire préférentiellement dans une direction donnée et très peu sur le côté.

- Chauffe : les LED chauffent très peu, contrairement à une ampoule à incandescence qui émet beaucoup d'infra-rouges. Cette caractéristique peut être critique pour des éclairages enfermés dans de petits volumes ou en contact avec du papier ou du bois.

- Consommation électrique : elles consomment très peu, ce qui permet d'en mettre un grand nombre.

- Fonctionnement en basse tension.

- Taille : petite taille en général.

- Couleur : beaucoup sont monochromatiques. La carte présentée ici ne permet pas de piloter de LED tricolore.

- Luminosité : une LED éclaire tout de même généralement moins qu'une ampoule à incandescence classique, cependant il est possible de constituer une source lumineuse forte avec plusieurs LED. La directivité des LED rend cependant la comparaison difficile : certaines LED super-lumineuses sont aveuglantes si on les regarde dans l'axe (ce qui n'est pas bon pour les yeux d'ailleurs). Les LEDs de moindre intensité permettent de disséminer des points ou de faire des éclairages très locaux.

- Durée de vie : très longue par rapport à une ampoule à incandescence, de 50 000 à 100 000 heures.

- Solidité : une LED est un composant plein et non une ampoule. Elle est difficile à casser.

Pour plus de renseignements sur les caractéristiques des LED : http://www.led-fr.net/caracteristiques_led.htm, un bon site de présentation sur l'éclairage par LEDs.

Trucs et astuces

Il y a plusieurs façons de souder des LED pour créer une matrice utilisable avec la carte de pilotage.

- Un circuit imprimé comportant les connecteurs et les résistances permet de raccorder simplement les LED avec des fils flottants. Il y a alors deux fils par point lumineux pour rejoindre la carte.

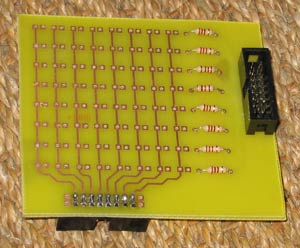

Carte matrice de LED.

Attention aux valeurs de résistances : la carte est fournie avec des résistances prévues pour des LED utltralumineuses classiques, une LED par emplacement. Si l'on veut mettre plusieurs lumières par emplacement, il faut changer les résistances en fonction du nombre de LED.

- Pour créer un réseau de LED dans l'espace, que ce soit dans un volume réduit ou sur des fils flottants, le fait de faire une matrice de fils sur lesquels les LEDs sont directement soudées limite le nombre de fils.

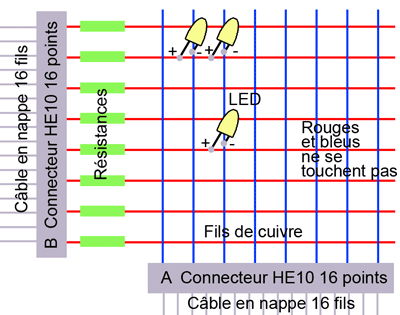

Schéma de montage d'une matrice de LED.

Documentation et ressources

Un pas à pas se trouve de plus dans la section Conseils pour le montage et la soudure de LED. Cette page est plutôt dédiée à la carte 8 LED mais peut s'avérer utile pour des indications générales. Les différences pour la carte 64 LED sont : matriçage des LED dans un réseau 8 x 8 et une résistance pour 8 LED.

Pour un pilotage avec une carte 64 LED, il y a une seule résistance pour une rangée de 8 LED et elle est soudée sur une rangée de la matrice. Cependant, le calcul de la valeur de la résistance est exactement le même que pour une LED. La résistance associée à la rangée de 8 LED a la même valeur que la résistance associée à une unique LED indépendante.

Attention au running status en Midi.

Tarifs

Carte de commande Midi + carte de pilotage 64 LED : 100 euros TTC en version montée sans boîtier. Préciser le protocole (Midi, série, DMX).

Carte de commande Midi + carte de pilotage 64 LED avec les trois protocoles possibles : 115 euros TTC.

Matrice en circuit imprimé pour aider au montage des LED (sans les LED) :
- 20 euros TTC montée
- 9 euros en kit (contenant les connecteurs et la plaque). Les résistances ne sont pas fournies car leur valeur dépend des LED choisies.
