Carte 8 Transistors de puissance
Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".
Ce patch correspond aux cartes filles 8 Transistors 2 A et 14 A. |
Téléchargements : |
- Patchs Isadora zippés pour carte 8 Transistors |
Pure-Data
Max/MSP 5
Max/MSP 4
Processing
Isadora
Isadora

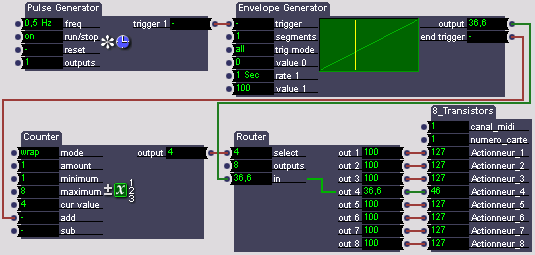

Patch izz : Envoi des commandes pour piloter 8 Actionneurs en PWM en gradation sur 128 pas.
Fichier Isadora .izz
Ce patch de test permet d'envoyer une rampe d'allumage sur les 8 sorties de la carte Transistors. L'Enveloppe Generator crée la rampe de valeurs. Le counter, activé à la fin de chaque rampe, permet de changer d'actionneur pour allumer les 8 les uns après les autres. Le router dévie les valeurs vers la sortie choisie par le counter.
L'actor 8_Transistors est détaillé ci-dessous. Il donne accès aux envois de messages Midi Control Change correspondant à chaque sortie, en fonction du canal et du numéro de la carte de Commande (cf doc si nécessaire).

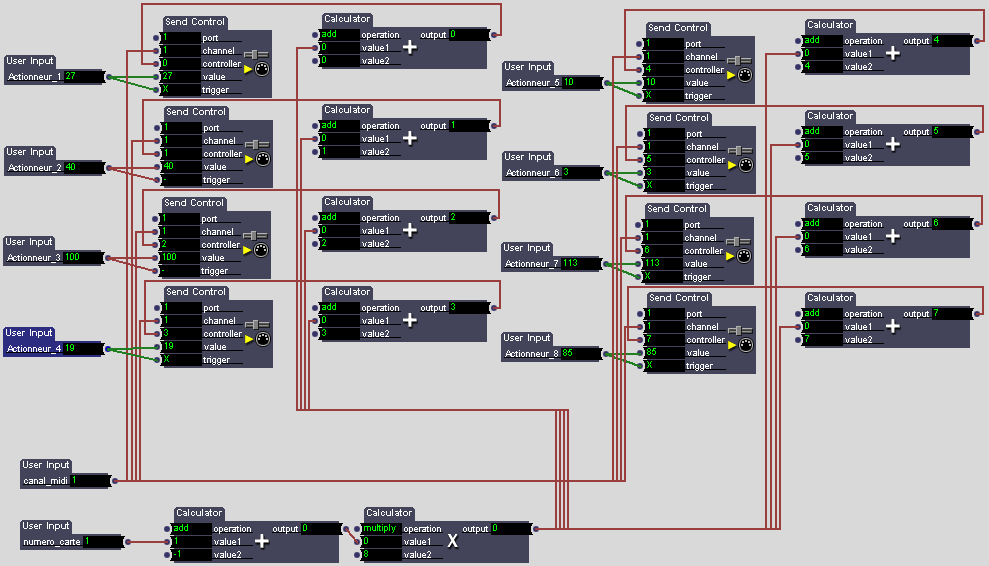

User actor 8_Transistors .iza
Pour voir l'image agrandie de cet objet : ici.
L'actor 8_transistors peut être utilisé simplement dans n'importe quel patch. La première entrée permet de choisir le canal Midi utilisé, la deuxième le numéro de carte. Les huit suivantes servent à piloter les actionneurs en gradation sur
128 pas (voir documentation).
L'actor fondamental est le Send Control, qui permet d'envoyer des massages Midi Control Change.

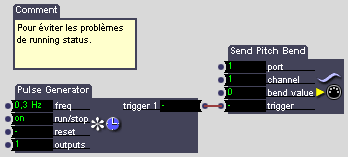

L'actor "Running_status" permet de s'affranchir
du problème de running status lié au protocole Midi. Une
page dédiée à ce sujet : running-status.
Actor running_status .iza
Ce patch a été fait avec la version 0.9b32 d'Isadora PC. Si vous ne pouvez l'ouvrir directement (dans une version précédente d'Isadora par exemple), il suffit de le recopier, les objets utilisés étant présents dans toutes les versions d'Isadora.

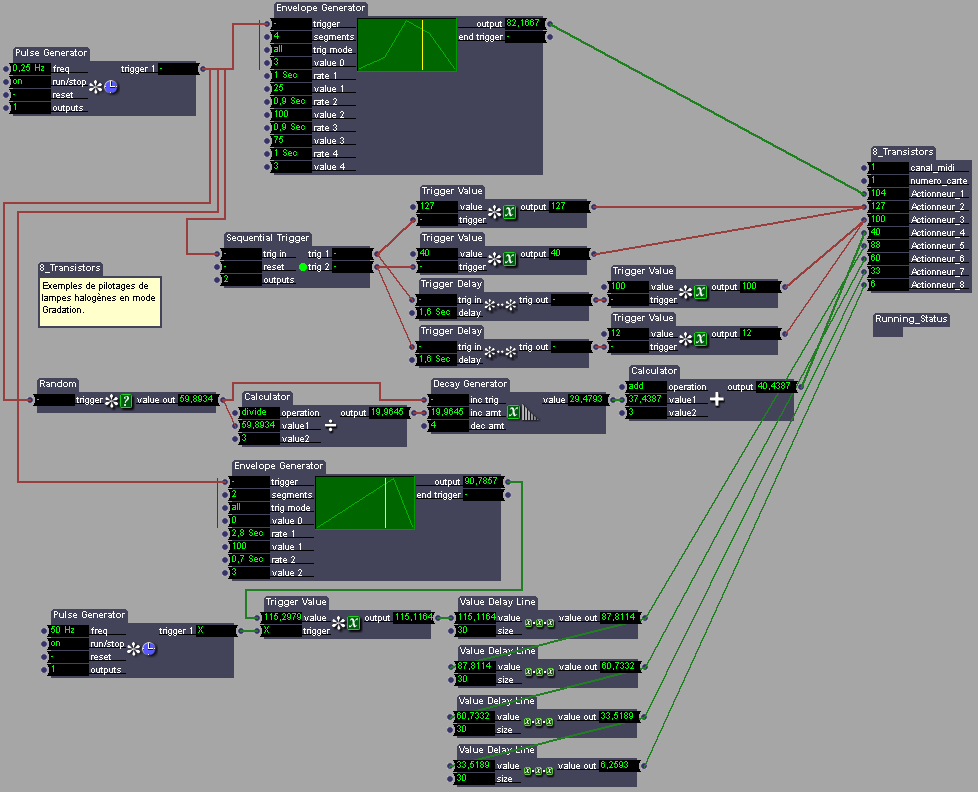

Patch izz : Exemple de commandes de 8 lampes
Fichier Isadora .izz
Pour voir l'image agrandie de ce fichier : ici.
Dans cet exemple, l'acotr 8_Transistors reçoit des ordres variés, des vagues en gradations ou des valeurs fixes. Cet exemple s'applique à des lumières basse tension ou à des moteurs mais pas à des électro-aimants.
Téléchargements : |
- Patchs Isadora zippés pour carte 8 Transistors |
