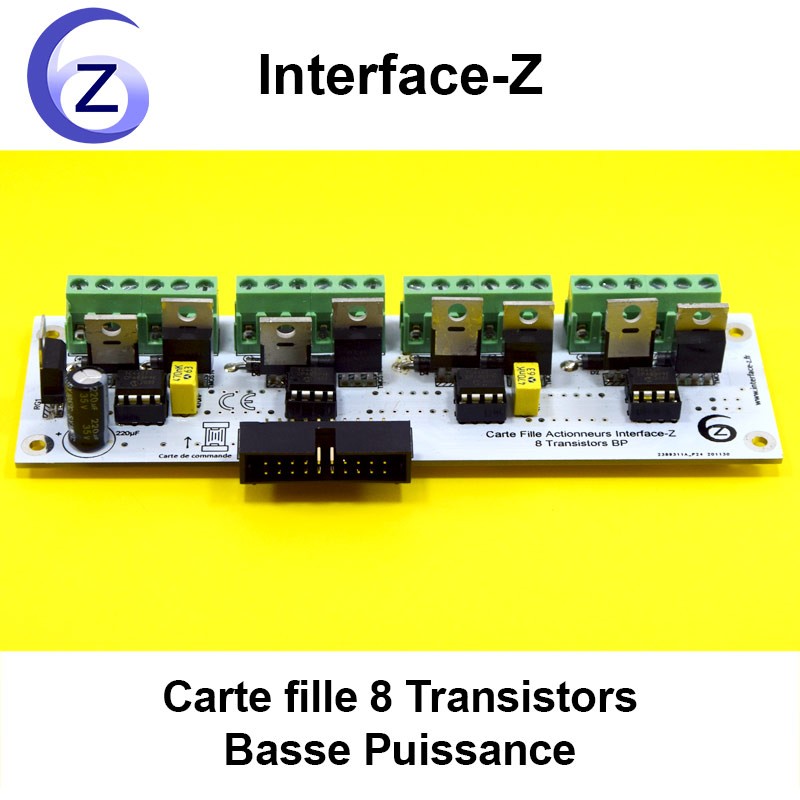

  • Carte fille 8 Transistors : gradation basse puissance 2 Ampères de 3 à 48 Volts
  • Carte 8 Transistors BP vue de face, PWM sur 8 sorties actionneurs
  • Carte 8 Transistors PWM sur carte de Commande 8 Actionneurs HD Midi
  • Carte électronique actionneurs 8 Gradations PWM
  • Gradation PWM - 8 Actionneurs Basse puissance, Maxi 48 Volts, 2 Ampères - Ancienne carte verte
  • Carté électronique 8 Transistors basse puissance 2A et carte Commande 8 Actionneurs haute définition.
  • Très ancienne carte fille - Gradation PWM - 8 Transistors Basse puissance, lampes, moteurs, électroaimants

Gradation - 8 Transistors Basse puissance

  • 8 sorties gradation PWM
  • jusqu'à 2 Ampères par sortie
  • associée à une carte de Commande
Montage :
Connectique :
Interface-Z
act-BP
44,00 €
5 1
,
5/ 5
TTC
Quantité

Ce montage permet de piloter des actionneurs grâce à des transistors basse puissance en PWM (Pulse Width Modulation ou Modulation en largeur d'impulsion). Il s'agit d'une carte périphérique dépendant d'une carte de commande tout ou rien/gradation principale.

Module 8 Transistors relié à la carte de Commande (cette photo est très ancienne).

Cette carte permet de piloter des actionneurs fonctionnant en courant continu : des lampes à incandescence, de petits halogènes 12 V, des fils électroluminescents ou de petits moteurs à courant continu ou pas à pas, ou encore des électroaimants. Elle permet donc de commander de la lumière ou des mouvements en temps réel.


Exemples d'actionneurs :

Electroaimant puissant

Petit électro-aimant
Electroaimants : variation de force de percussion



Ampoule halogène.

Lampe halogène ou à LEDs 12 Volts :
variation de luminosité



Moteur CC
Moteur à courant continu :
variation de vitesse

Moteur pas à pas
Moteur pas à pas :
variation de position angulaire

Cette carte permet de piloter des moteurs CC en variation de vitesse mais pas en inversion de sens. Pour changer simplement le sens de rotation d'un moteur tout en le pilotant en variation de vitesse, il suffit d'ajouter en sortie de la carte Transistors un module Inversion de Moteur.

Exemples de branchements

Pilotage d'un moteur à courant continu en variation de vitesse et inversion de sens :


Bobine et Codeur Incrémental chez Interface-z

Connectique et fixation

  • Connecteur pour câble en nappe 20 fils, pour liaison avec une carte de commande 8 ou 32 actionneurs Tout ou rien / Gradation ou avec une ZIP 2.
  • 4 groupes de 6 branchements, chacun comportant deux sorties pour actionneurs (Out, deux plots par sortie) et une alimentation (avec deux branchements) commune à ces deux sorties.
  • Dimensions de la carte : 15 cm x 55,3 cm x 2,3 cm (hauteur des composants).
  • 4 emplacements de fixation, aux angles

Caractéristiques techniques

- Alimentation : la carte elle-mème est alimentée par la nappe 20 fils. Les actionneurs sont alimentés indépendemment par groupes de deux, en fonction de leurs spécificités. Le voltage d'alimentation des actionneurs peut monter à 48 V. Attention cependant à la puissance nécessaire. Cette carte-ci ne supporte que 2 Ampères par sortie.

Alimentation non incluse !

- Commande par des Control Change ou des Note On, 3 modes de fonctionnement : Tout ou rien temporisé, Tout ou rien continu, Gradation (détails dans la documentation ci-dessous).

- Il faut calibrer et connaître la puissance des actionneurs pilotés par cette carte. Attention, pour les moteurs, la puissance nécessaire se vérifie avec une charge vraisemblable, pas à vide.

Puissance = Tension d'alimentation x Courant consommé
Courant maximal autorisé par sortie = 2 Ampères.

Si plus de puissance est nécessaire, il peut être judicieux d'envisager la carte 8 Transistors 14 Ampères.

Programmation et ressources

Programmation associée

Téléchargements :

  • Patchs Isadora, Max, PD, Processing + docs
  • Patchs Isadora, Max, Pure Data, Processing détaillés et expliqués.
  • Attention au Running Status en Midi.

Documentations

Spécifiquement pour certains actionneurs :



Interface-Z
act-BP

Téléchargement

8-ttr-grad-2006.pdf

Documentation de la carte de Commande 8 Actionneurs.

Téléchargement (153.38k)

Midi-8-Transistors.pdf

Documentation de la carte fille 8 Transistors / Gradation PWM.

Téléchargement (108.95k)

act-8transistors

Patchs Isadora, Max, Pure Data et Processing pour la carte 8 Transistors PWM.

Téléchargement (543.67k)

act-8transistors-docs

Documentations variées liées aux cartes 8 Transistors PWM.

Téléchargement (326.29k)

act-inv-moteur

Patches pour l'inversion de moteurs à courant continu.

Téléchargement (1.29M)
