Possibilité de housse à coudre pour intégrer le capteur dans un costume
  • Capteur de courbure
  • Capteur de Flexion / Bend
  • 2 réglages : sensibilité et niveau de zéro
  • Courbure du module sensible
  • Possibilité de housse à coudre pour intégrer le capteur dans un costume

Flexion / Bend

Flexion / Bend

  • Flexion / courbure / bend
  • Ajustable en niveau de base et gain.
Module :
Taille :
Interface-Z
cs-flex-gr
33,00 €
5 1
,
5/ 5
TTC
Quantité

Le capteur de flexion est souvent utilisé en tant que capteur embarqué sur un danseur / performeur / comédien. Il réagit à la courbure et peut donc être fixé à l'extérieur du coude, du genou ou sur le cou du pied.

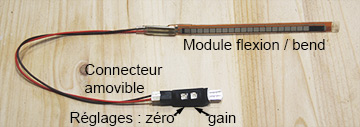

Capteur de flexion - Bend sensor Interface-Z
Capteur complet : module sensible + électronique de réglage

Caractéristiques du capteur de flexion

Connecteur amovible

Le module sensible est relié à la carte électronique du capteur via deux fils et un connecteur à deux picots. Ce connecteur comporte un léger verrouillage qui maintient les fils en place mais autorise un débranchement en cas de forte traction. Cette précaution évite d'arracher les fils ou de casser le module sensible.

En cas d'arrachage, il suffit de rebrancher ce connecteur sur la carte.

Deux réglages de capteur

Notre capteur est associé à une électronique de débruitage et de réglage qui le rend stable et adaptable. Deux potentiomètres permettent d'adapter ce capteur à différents usages requérant différentes sensibilités :

  • Potentiomètre 1 (vers le module de captation) : réglage du zéro, ou niveau de repos, quand le capteur est plat ;
  • Potentiomètre 2 (vers le connecteur 3 points) : Réglage du gain, pour rendre le capteur plus ou moins sensible à la courbure.



Combinés, ces deux réglages rendent notre capteur de flexion compatible avec des courbures très légères ou très fortes.

La procédure de réglage consiste à :

  • Afficher les données du capteur sur un écran pour voir les effets des potentiomètres ;
  • Modifier le gain et tester le réglage en courbant le module sensible ;
  • Modifier le niveau de repos en conséquence, s'il s'est déplacé quand le gain a été modifié, pour que lorsque le capteur est plat les données envoyées soient au minimum.

Cela permet d'avoir le maximum de variations de valeurs, de 0 au max (127 en Midi standard par exemple) quelle que soit la courbure du module.

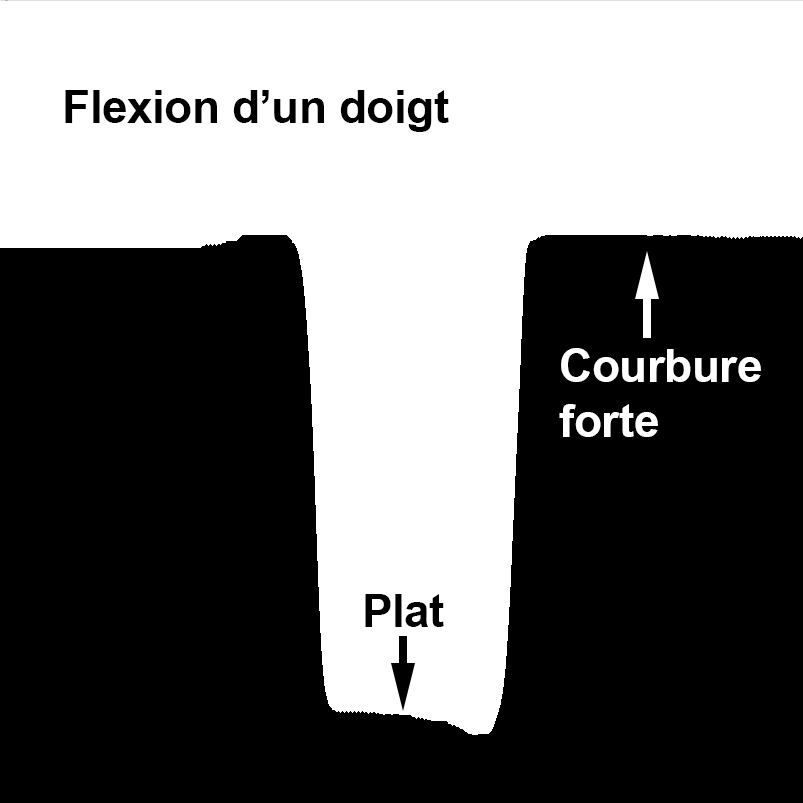

données envoyées par le capteur, ici affichées au cours du temps

Gaine et housse

L'élément sensible est fragile : il ne faut pas le plier (le courber mais pas le plier en pinçant le pli) ni surtout marquer le pli, il faut éviter de faire des formes en "S" avec, il ne faut pas l'utiliser du côté creux des articulations (pas dans le creux du genou mais sur la rotule, pas dans le creux du coude mais à l'arrière du bras).

La partie sensible est donc protégée par une gaine transparente, qui protège le capteur mais permet de voir s'il est abîmé, c'est-à-dire si les petits carrés blancs sont entiers ou pas.

Module capteur de flexion, gainé pour renforcer sa protection.
Elément sensible du capteur, protégé par une gaine

D'autre part, ce capteur peut s'accompagner d'une housse souple en tissu. Nous ne la commercialisons plus actuellement, mais la suite de la page montre comment la faire soi-même. Cette housse fine permet de le positionner facilement sans l'abîmer : la pliure du tissu n'affecte pas l'élément sensible et la housse peut ensuite être cousue/collée/fixée à l'intérieur d'une tenue de scène.

Dimensions : 14 cm x 10,5 cm. La gouttière pour glisser le flex est cousue au milieu de la housse.

Une perforation dans la gaine à l'extrémité du capteur permet de le tenir dans la housse avec un simple point. La housse peut ensuite se retrousser pour vérifier l'état du capteur.

Perforation à l'extrémité, pour faciliter la fixation

Ce capteur est souvent difficile à maintenir en place.

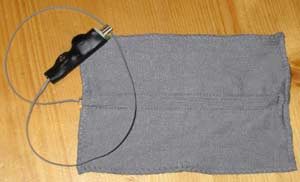

Exemple de montage en housse en tissu pour glisser le capteur.

Housse pour flex.

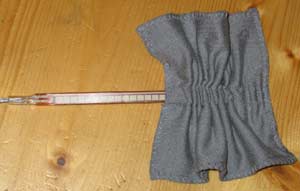

Mise en place du capteur dans la housse

Vérification de l'intégrité du capteur


Exemples d'applications

Frédéric Braye a créé un instrument interectif qui utilise en particulier des capteurs de flexion. Quelques videos s'écoutent ici.

Noé Michaud et Mathilde Soliméo, AWAKENING (2016) :
L'utilisation du capteur de flexion permet d'influer sur la musique créée.
Présentation de l'œuvre

Sens de réglages :

Modules de rechange

En cas de casse du matériel, les modules sensibles de rechange sont vendus à part. Ils sont composés du matériau sensible, soudé sur le connecteur pour les brancher sur la carte capteur et de gaine protectrice.

Ils sont directement utilisables avec la petite carte sans soudure supplémentaire (pour les cartes actuelles comportant 2 picots au niveau du capteur).

Interface-Z
cs-flex-gr

Téléchargement

Capteurs-simples.pdf

Présentation des réglages des capteurs simples branchables sur des entrées analogiques.

Téléchargement (198.61k)
