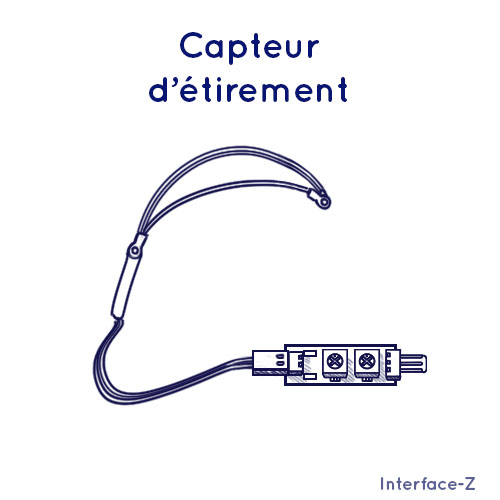

Capteur d'Etirement

I - Connectique

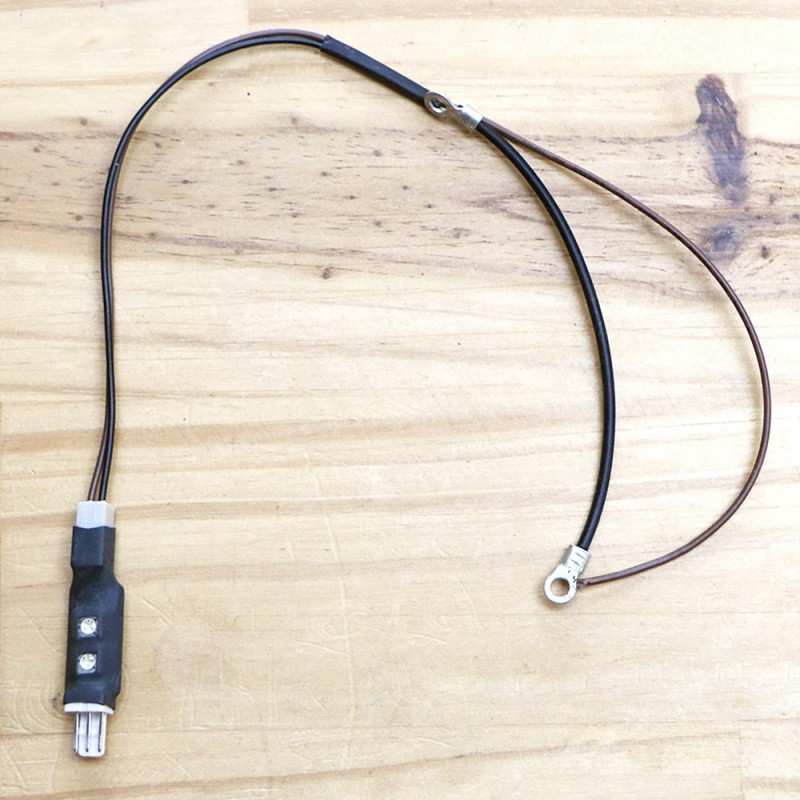

Le module sensible est un fil élastique qui réagit à l'étirement et par extension à la courbure du corps ou d'un matériau. La connectique trois points de ce capteur permet de le brancher sur une interface "analogique vers Midi". Capteurs complets : module sensible + électronique de réglage

II - Réglages

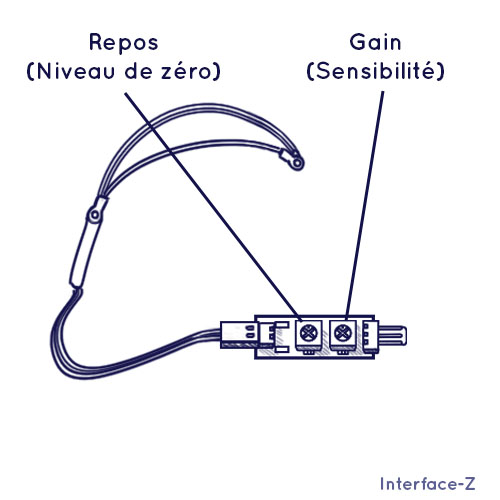

Notre capteur est associé à une électronique de filtrage et de réglage. Deux potentiomètres permettent d'adapter ce capteur à différents usages requérant différentes sensibilités :

• Potentiomètre 1 (vers le capteur) : réglage du niveau de repos, quand le capteur est plat et non étiré. Ce niveau donc être réglé proche de 0.
• Potentiomètre 2 (vers le connecteur 3 points) : Réglage du gain, pour rendre le capteur plus ou moins sensible à l'élongation.

! - Précautions

Elément élastique fragile: Ne pas soumettre à des frottements abrasifs, Ne pas utiliser contre un objet tranchant Ne pas étirer plus d'une fois et demie sa longueur de base.
