Alimenter la carte avec une alimentation basse tension de 9 V à 15 V continue.
Basse tension continue obligatoire, pas de courant alternatif.

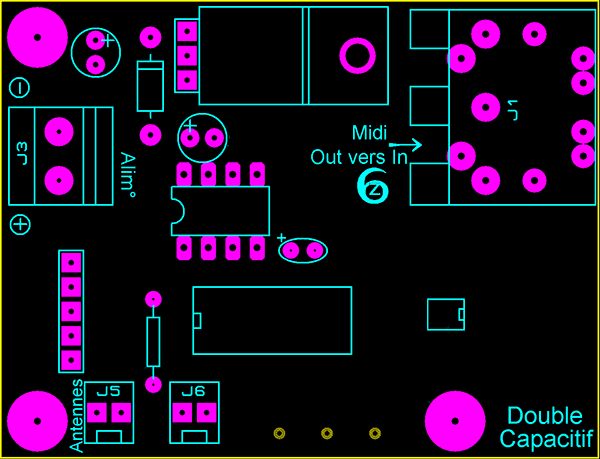

L'alimentation est polarisée : il y a un sens +/- à respecter. Le sens est indiqué sur la sérigraphie de la carte. Le - est vers le bord de la carte, le + vers le centre.
La sortir Midi du capteur se branche sur une entrée IN Midi d'une carte son ou d'une interface Midi-USB.
Le signal circule de la carte capteurs vers l'ordinateur.

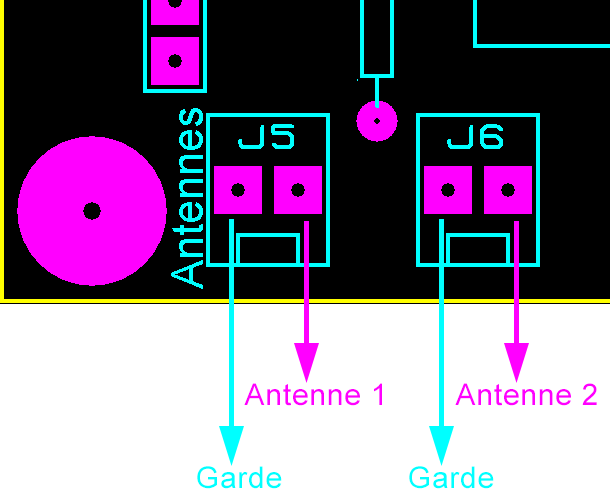

La carte comportant 2 capteurs capacitifs, elle dispose de deux connecteurs à détrompeur et verrouillage afin d'y connecter les antennes de ces capteurs.
Chaque connecteur possède deux picots : celui de droite sur la schéma, en rose, est directement lié à l'antenne.
Si l'environnement n'est pas parasité, cela suffit.
Si plusieurs antennes différentes sont proches les unes des autres ou s'il y a du parasitage, il peut être utile de connecter le deuxième picot, celui en bleu à gauche, vers le trou de fixation au bord de la carte, sur une zone de garde. C'est un fil ou une zone fine qui entoure l'antenne sans la toucher, en restant à environ 1 cm de l'antenne elle-même.
Les mesures des capteurs sont converties en messages Control Change. Chaque capteur est associé à 4 messages Control Change, qu'il faut combiner à l'arrivée pour reconsituer une valeur sur 65536 pas.
Les numéros de Control Change employés par chaque capteur sont fixes :
Formule de calcul : Nb1 + (Nb2 x 256) Avec Nb1 = valeur de CC 100 ou bien Nb1 = 128 + valeur de CC 101 / A transposer avec 104 et 105 pour le capteur 2 et Nb2 = valeur de CC 102 ou bien Nb2 = 128 + valeur de CC 103 / A transposer avec 106 et 107 pour le capteur 2
Les deux premiers CC, 100 et 101 (ou 104 et 105) forment un nombre entre 0 et 255, qui est le Nb1 de la formule. Il n'y a pas de confusion possible en fait : seul l'un des deux est envoyé, le CC 100 (ou 104) pour les valeurs de 0 à 127, le CC 101 (ou 105) pour les valeurs de 128 à 255. Si Nb1 est reçu sur CC 101 (ou 105), comme il représente en fait une valeur entre 128 et 255, il faut lui ajouter 128.
Les deux derniers CC reçus, 102 et 103 (ou 106 et 107) forment un nombre entre 0 et 255, qui est le Nb2 de la formule. Seul l'un des deux est envoyé, le CC 102 (ou 106) pour les valeurs de 0 à 127, le CC 103 (ou 107) pour les valeurs de 128 à 255. Si Nb2 est reçu sur CC 103 (ou 107), comme il représente en fait une valeur entre 128 et 255, il faut lui ajouter 128.

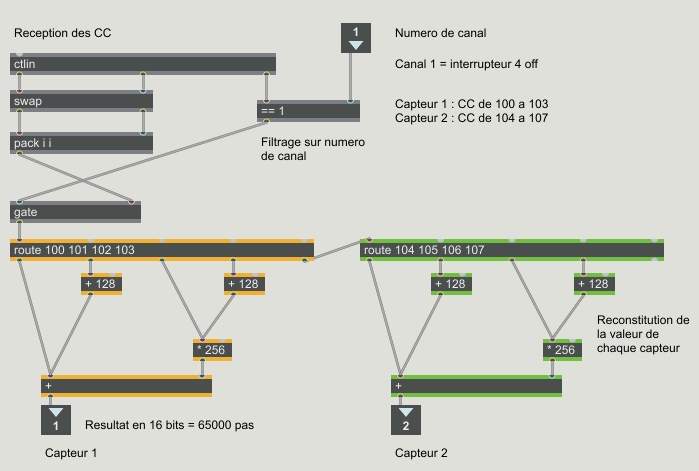

Application en programmation : voir le patch Max disponible dans la section Programmation.
