I - Connectique

12ana1

1 - Alimentation électrique

a - Caractéristiques générales

Ce module peut être alimenté en continu ou en alternatif, par tout bloc secteur dont la tension de sortie est comprise entre 8V et 18V. Une pile 9 V ou un ensemble de piles entre 9V et 12V conviennent parfaitement pour alimenter la carte si nécessité de sans fil, sinon en standard tout bloc secteur produisant du 9 ou du 12V convient très bien.

b - Connexion des fils d'alimentation sur la carte

12ana2

Les fils d'alimentation doivent être dénudés proprement au bout sur 5 mm avant d'être vissés dans les dominos de la carte conformément à la photo ci-contre.

Il n'y a pas de polarité à respecter.

2 - Connexions Midi

a - Sortie Midi

La sortie Midi est située à côté du connecteur d'alimentation. Elle est à connecter sur l'entrée de l'ordinateur (via éventuellement une interface Midi-USB) ou sur l'entrée Midi d'une autre carte ou d'une merger. Elle envoie les messages Midi correspondant aux capteurs, ainsi que les messages venant du merger si celui-ci est connecté.

Une sortie se branche sur une entrée : les données du capteurs vont depuis la carte vers l'ordinateur, dans l'entrée In de l'interface Midi USB.

b - Merger Midi (en option)

L'entrée Midi du merger est située en bout de carte, près des connecteurs pour capteurs analogiques. Elle sert à brancher une carte Midi supplémentaire sans nécessiter une entrée Midi de plus sur l'appareil final (ordinateur par exemple). Le signal Midi entrant sur le merger est répercuté sur la sortie Midi.

3 - Branchement des capteurs numériques = tout ou rien = interrupteurs

Seize capteurs de type tout ou rien peuvent être branchés sur cette carte, à condition que ce soient des capteurs à deux fils, se comportant comme des interrupteurs.

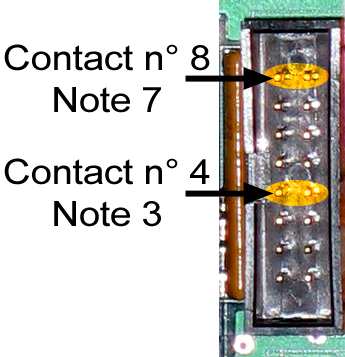

Le plus simple est d'utiliser un connecteur pour câble en nappe à 16 fils. Les fils sont à raccorder deux à deux aux capteurs (le schéma montre en jaune deux entrées différentes de capteurs).
12ana3

4 - Branchement des Capteurs analogiques des différents fabricants

Marque Fil de masse Fil positif Fil de signal Compatibilité
Interface-Z Marron Rouge Orange Branchement direct
Infusion Noir Rouge Blanc Prise à modifier: inverser rouge et blanc
La Kitchen / Eowave Simple changement de connecteur

Le connecteur Interface-Z est muni d'un détrompeur et d'un verrouillage qui évite le débranchement involontaire des capteurs.
LES ENTREES CAPTEURS NON UTILISEES DOIVENT ETRE MUNIES D'UN BOUCHON (entrée analogique signal reliée à la broche voisine 5V conformément à la photo ci-contre) pour éviter la transmission d'informations parasites.

ATTENTION : une erreur de positionnement du jump provoque un court-circuit sur la carte et empêche complètement la carte de fonctionner (avec risques de destruction).

Sur la carte 8 Analogiques OSC, le bouchon est toujours sur les deux picots le plus vers l'intérieur de la carte et NON le plus près du bord.

12ana4

Position du bouchon en absence de capteur : entre les positions signal / 5V, vers l'intérieur de la carte.

II - Configuration de la carte

1 - Interrupteurs de configuration

Position des interrupteurs
Canal 1 2 3 4
1 - - - -
2 On - - -
3 - On - -
4 On On - -
5 - - On -
6 On - On -
7 - On On -
8 On On On -
9 - - - On
10 On - - On
11 - On - On
12 On On - On
13 - - On On
14 On - On On
15 - On On On
16 On On On On

Les interrupteurs 1 à 4 servent à définir le canal Midi. Celui-ci est commun à tous les capteurs.

L'interrupteur 5 sert à définir le mode d'envoi des données: 7 ou 12 bits.
On = 7 bits = 128 pas
Off = 12 bits = 4096 pas

L'interrupteur est pour le moment inutilisé.

Les modes 7 et 12 bits, sur les voies analogiques, permettent de basculer entre deux résolutions: 128 pas ou 4096 pas. Le mode 12 bits permet donc de recevoir des variations de signaux plus fines que le mode 7 bits, mais nécessite un ordinateur à l'arrivée pour traiter les données.

2 - Potentiomètre de réglage de débit Midi

Il sert à régler le temps d'attente entre deux mesures. Cela permet de faire varier le nombre de mesures entre 5 et 1500 par seconde pour chaque capteur. Pour augmenter le débit, il faut tourner le potentiomètre dans le sens des aiguilles d'une montre, pour le réduire, il faut tourner le réglage dans le sens contraire.

Le protocole Midi permet d'envoyer 1500 informations par seconde au maximum. Attention : on distingue le nombre de mesures effectuables par le microcontrôleur et par le capteur du nombre de mesures envoyées en Midi. Lorsqu'on n'utilise qu'un seul capteur, il est possible d'avoir ce débit maximum de 1500 mesures par seconde (si le capteur peut suivre). Si huit capteurs sont utilisés simultanément, le débit par capteur se réduit, le nombre total de mesures envoyées ne dépassant pas 1500 pour l'ensemble des capteurs actifs.

Un message Midi est émis non pas à débit fixe mais lorsque la donnée envoyée par un capteur varie.

Mise en garde : Si le débit est réglé trop fort, il se peut que le logiciel utilisé (Pure Data par exemple) n'arrive pas à suivre un flot continu d'informations Midi, et qu'il se mette à stocker les informations dans un tampon avant de les traiter, ce qui engendre une latence supplémentaire. Réduire le débit permet alors de réduire la latence.

3 - Bouchon des prises capteurs

Comme précisé plus haut, en absence de capteur sur un connecteur 3 points, il faut mettre un jump sur celui-ci, entre le picot « signal analogique » (le plus vers l'intérieur de la carte) et le picot « 5 V » (au milieu du connecteur), comme indiqué sur la photo. Une erreur provoque un court-circuit immédiat et empêche la carte de fonctionner. La carte peut de plus être sérieusement endommagée.

III - Versions 4 / 8 / 12 voies analogiques

1 - Version 4 analogiques / 8 numériques

Dans cette version de la carte, seuls sont disponibles les connecteurs pour capteurs analogiques 9 à 12 et pour capteurs tout ou rien 8 à 15, situés sur la carte du même côté que les interrupteurs. Les paramètres de chaque entrée sont donnés en bleu dans les tableaux ci-dessous.

2 - Version 8 analogiques / 8 numériques

Dans cette version de la carte, seuls sont disponibles les connecteurs pour capteurs analogiques 1 à 8 et pour capteurs tout ou rien 0 à 7, situés sur la carte du même côté que la sortie Midi. Cette version est identique fonctionnellement à l'ancienne interface 8 analogiques / 8 numériques. Les paramètres de chaque entrée sont donnés en rouge dans les tableaux ci-dessous.

3 - Version 12 analogiques / 16 numériques

Cette version possède toutes les entrées analogiques et numériques disponibles. Les paramètres de chacune sont donnés dans les tableaux ci-dessous et cumulent simplement la version 4 et la version 8.

IV - Mise en oeuvre informatique

1 - Paramètres des voies analogiques

La carte est directement compatible avec tout système (logiciel sur ordinateur, carte ZIP programmée, ...) capable de recevoir des ordres Midi de type Control Change et Note On.

Chaque capteur envoie ses informations sur un Control Change précis (mode 7 bits) ou sur deux (mode 12 bits).

Numéro du capteur Numéros de CONTROL CHANGE (en décimal)
mode 7 bits mode 12 bits
poids fort poids faible
capteur 1 Option 8 analogiques 32 32 40
capteur 2 33 33 41
capteur 3 34 34 42
capteur 4 35 35 43
capteur 5 36 36 44
capteur 6 37 37 45
capteur 7 38 38 46
capteur 8 39 39 47
capteur 9 Option 4 analogiques 48 48 56
capteur 10 49 49 57
capteur 11 50 50 58
capteur 12 51 51 59

En mode 7 bits, les informations des capteurs sont récupérées sur les CONTROL CHANGE de 32 à 39 (pour la partie 8 analogiques) et de 48 à 51 (pour la partie 4 analogiques) ; en mode 12 bits, à chaque capteur correspond 2 Control Change, la valeur du capteur se récupère en combinant les deux valeurs par un simple calcul :

Valeur = poids faible + (128 x poids fort)

Exemple : réponse capteur 5 = CTLIN44 + (128 * CTLIN36),

la sortie de l'objet CTLIN44 devant être impérativement connectée sur l'entrée chaude de l'objet somme.

2 - Paramètres des voies numériques

La carte est directement compatible avec tout système capable de recevoir des ordres Midi de type Note On.

Chaque capteur envoie ses informations sur un Note On précis, avec la vélocité 64 à l'instant de l'activation du capteur et un Note Off avec la vélocité 64 lorsque le capteur est relâché (pouvant être interprété comme un Note On 0).

Option 8 analogiques / 8 numériques
Numéro du capteur contact 1 contact 2 contact 3 contact 4 contact 5 contact 6 contact 7 contact 8
Numéro du Note On 0 1 2 3 4 5 6 7
Option 4 analogiques / 8 numériques
Numéro du capteur contact 9 contact 10 contact 11 contact 12 contact 13 contact 14 contact 15 contact 16
Numéro du Note On 8 9 10 11 12 13 14 15

Précautions d'emploi

Les précaution d'emploi sont détaillées ici.
