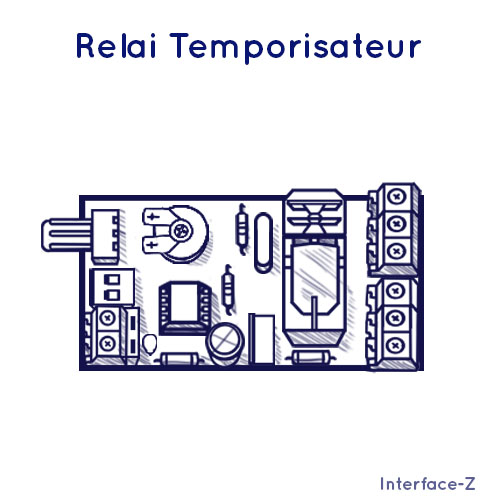

Relais temporisateur

Module temporisateur

Page du produit: ici.
PDF téléchargeable: ici.

Ce module permet d'actionner un relais en fonction de l'état d'un capteur tout ou rien. Une temporisation permet de retarder plus ou moins longtemps le retour à l'état initial lorsque le capteur est relâché.

I - Connectique

1 - Branchement du capteur tout ou rien

Le connecteur Interface-Z est muni d'un détrompeur et d'un verrouillage qui évite le débranchement involontaire des capteurs. Le capteur à brancher sur ce module doit être du type interrupteur : bouton ou dalle de tapis sensitif par exemple.

2 - Alimentation électrique

a - Caractéristiques générales

Ce module peut être alimenté en continu ou en alternatif, par tout bloc secteur dont la tension de sortie est comprise entre 15V ET 20V.

b - Connexion des fils d'alimentation sur la carte

Les fils d'alimentation doivent être dénudés proprement au bout sur 5 mm avant d'être vissés dans les dominos de la carte. Il n'y a pas de polarité à respecter.

3 - Relais

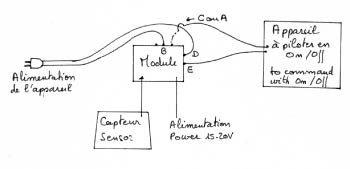

Le module temporisateur s'intercale sur le câble d'alimentation de l'appareil que l'on veut piloter en allumage / extinction.

Si le câble contient trois fils, le fil de terre (jaune-vert) ne doit pas être coupé.

Les deux autres fils doivent être coupés et raccordés au module :

  • côté appareil : un fil sur E, l'autre sur A ou C (voir ci-dessous) ;
  • côté prise : un fil sur D et un fil sur B.

L'un des fils est connecté en position A lorsque l'on veut que l'appareil s'allume quand le capteur est actionné (On).
Ce fil doit être connecté en position C si l'on veut au contraire que l'appareil s'éteigne lorsque le capteur est activé.

III - Configuration de la carte

1- Potentiomètre de réglage de temporisation

Il définit le temps pendant lequel le relai reste enclenché après que le capteur ait été relâché. Cette durée est ajustable entre 0,5 et 30 secondes.

IV - Précautions d'emploi

Vous pouvez trouver les précautions d'emploi ici.
