Cours du 16/11/06 - ENSAD
<< Aller au cours n°1 - n°2 >> - n°3 >>
Voir présentation en ligne.
- Module 2 entrées analogiques, deux LDR directives par module.
- Chaîne d'acquisition des données en Midi sur chaque ordinateur
- Observation des données avec 2 actors Affichage sur un seul écran de sortie, en utilisant la désactivation de l'affichage.
- Fixer les LDR avec un adhésif à un endroit pratique pour placer les mains entre les capteurs et la source de lumière.
=> Léger parasitage des données par la lumière des fluo.
- Lissage des données avec un Smoother.
- Importation du son gamelle.wav dans les medias
- Sound Player : restart, speed, volume
=> Répartition inégale entre déformations graves et aigues.
- Séparation du flux de données en deux avec Comparator et Gate.
- Limit Scale Value pour envoyer le résultat dans speed.
Patch complet : ici
Aperçus :

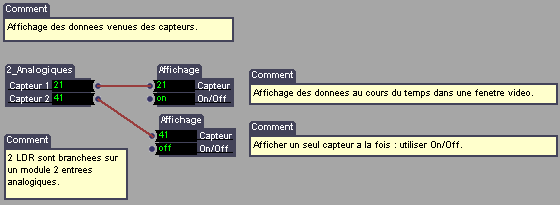

Scène 1 : data
User actors (sous-patchs) :
- Module 2 entrées analogiques vers Midi
- Affichage des données issues des capteurs au cours du temps

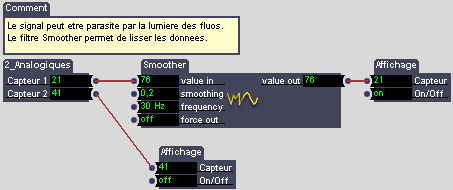

Scène 2 : Lissage

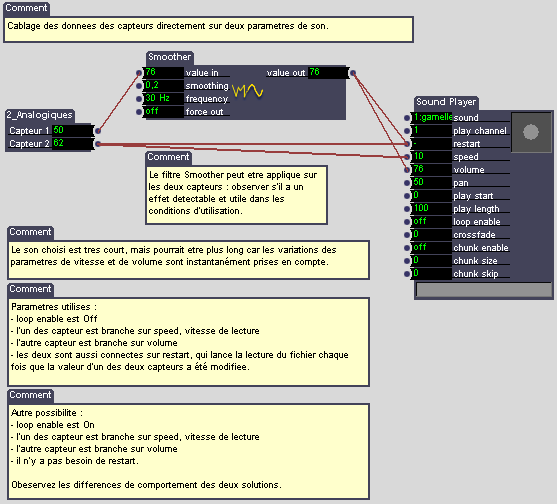

Scène 3 : Son direct

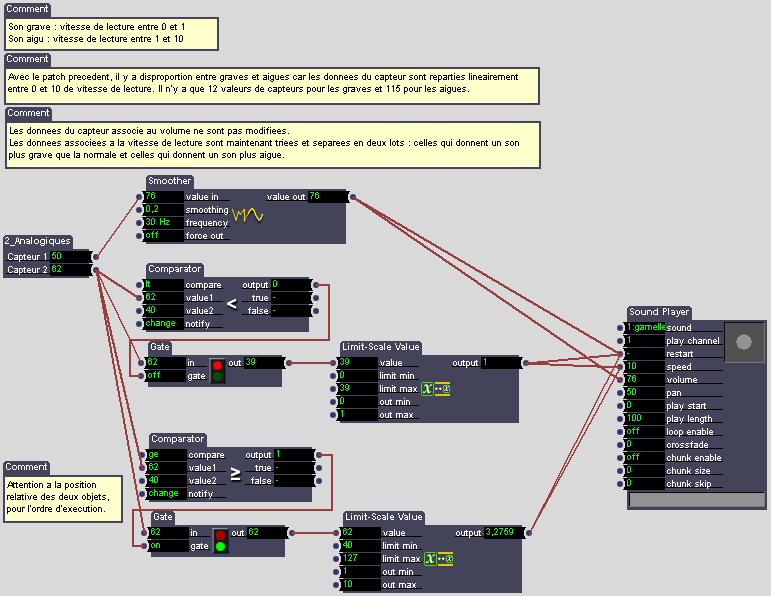

Scène 4 : Son mieux
- Chaîne d'acquisition des données en Midi sur un ordinateur
- Partage des données en réseau avec Net Broadcaster et Listener
- Observation des données avec l'actor Affichage
=> Quelques râtés de mesures sur de petites cibles au-delà d'un mètre
- Filtre Minimum sur 4 valeurs consécutives
- Affichage sur deux sorties écran
Stage 1 : données brutes
Stage 2 : données filtrées
=> Minimum_4 corrige les râtés de mesure
=> Provoque un petit retard dans le flux de données, perceptible car ce capteur fait 20 mesures par seconde.
- Notion fondamentale d'Isadora : ordre d'exécution des objets
Exemple : le contenu de l'actor Minimum_4.
- Importation des images dans l'ordre (photos de montage de kits)
- Limit Scale Value
- Zoomer pour les images
=> Exploration des images successives en fonction de la distance.
Patch complet : ici.
Aperçus :

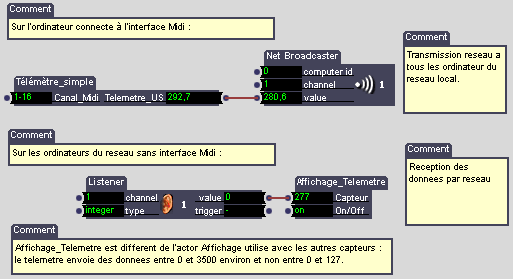

Scène 1 : Observation des données du télémètre / Envoi et réception des données par réseau

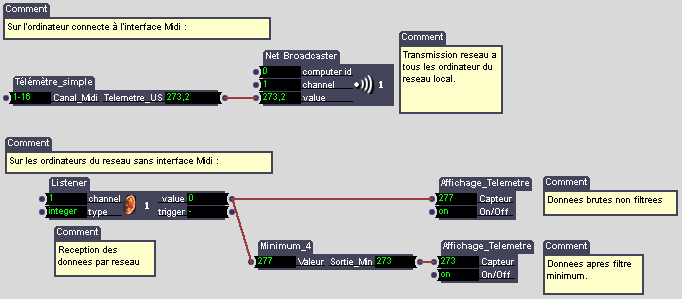

Scène 2 : Filtrage des données du capteur / Affichage simultané du flot de données brutes et du flot filtré, pour comparaison.

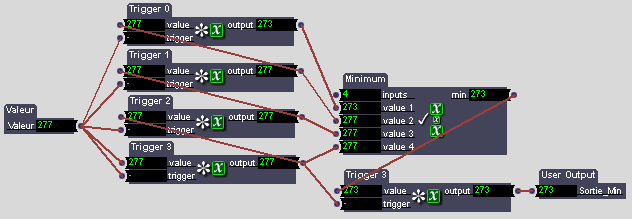

Filtre Minimum :

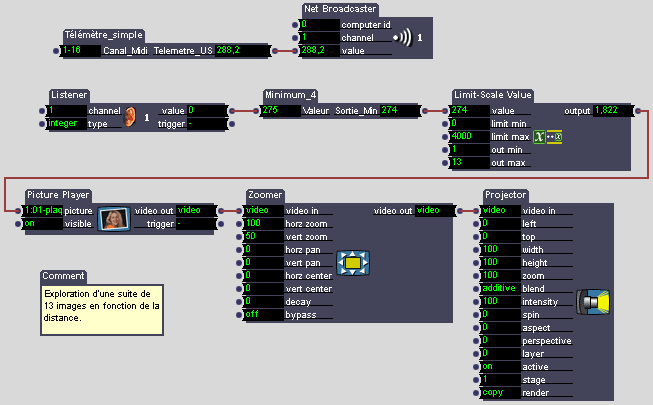

Scène 3 : Connexion des valeurs de distance aux numéros des images.
- Enrouler le fil résistif autour d'un objet, d'un tube, d'une plaque, ou bien le faire circuler sur une surface.
- Utiliser les les plaques à domino
pour brancher le fil sur un module 2-analogiques.
- Module 2 entrées analogiques, deux LDR directives par module.
- Chaîne d'acquisition des données en Midi sur chaque ordinateur
- Observation des données avec l'actor Affichage
- Réglage du capteur
- Brancher la chaîne d'action Midi :
Sortie de l'interface Midi-USB
Cartes 8 Commandes TTR / Gradation + cartes 8 Transistors ou bien Cartes 2 servo 4 lampes
Alimentations à découpage
Ampoules 12 V
- Test de fonctionnement : câbler directement les données de position sur l'intensité de la lumière.
- Running status
- Allumage temporisé : extinction de la lumière au bout d'un moment.
- Séparation du capteur en deux zones par tri des données
=> Action sur lumière et moteurs
