Proximètre géant

C'est un capteur simple de distance (proximètre) qui fonctionne entre 1 m et 5,5 m et qui peut être connecté à une carte pour capteurs transformant sa réponse en protocole Midi ou OSC (réseau UDP), telle que la 2 entrées analogiques ou la 12 voies analogiques / 16 numériques, ou la 16 capteurs OSC.

Ce capteur est disponible en version analogique (variation de données continue en fonction de la distance). Il est basé sur un module Sharp GP2Y0A710K0F.

Applications

Il peut être utilisé comme :

• détecteur de présence,
• en barrière optique comme détecteur de passage
• télémètre (mesure de distance)
• pour la localisation d'une personne par quadrillage de l'espace avec plusieurs capteurs en parallèle

Étant donnée sa longue portée il capte plutôt les corps, l'ensemble d'une personne qui approche, plutôt que par exemple la main. La main est une petite surface qui sort aisément de l'angle de surveillance du capteur.

De nombreux traitements de données sont possibles avec ce capteur, afin d'en extraire des informations variées sur le comportement des visiteurs ou les mouvements d'un performeur/danseur :

• sens de la progression,
• calcul de distance réelle par linéarisation,
• calcul de vitesse,
• localisation,
• comptages,
• mise en mémoire d'un pic d'approche,
• seuils de déclenchement d'événements...

Exemples

Noé Michaud et Mathilde Soliméo, AWAKENING (2016) :
-> Présentation de l'œuvre
-> Video du projet

Detection de passage d'un spectateur à proximite d'une installation artistique, mesure de l'approche d'une main en un endroit précis, contrôle à distance d'un effet sonore avec beaucoup de finesse, analyse d'un battement de pied, confection d'une corde virtuelle, ...

Caractéristiques

La plupart de ses caractéristiques techniques est commune avec les autres proxis et sont détaillées dans la page générale d'informations. Il est très directif, non linéaire et montre un repliement des données entre 0 et 1 m.

Portée

De 80 cm à 5,50 m.

En pratique, sa portée réelle peut être de 6 m mais avec une très faible sensibilité, très peu de variation de données en fin de portée. C'est exploitable si les données sont très propres, non bruitées, si le capteur est branché sur une rallonge blindée et qu'il a un large espace sans surfaces réflectives autour de lui.

Attention, il ne faut pas l'utiliser dans les 80 premiers cm de distance, sinon il envoie des informations non exploitables. En effet, le signal envoyé pour une distance proche cm est identique à celui qui correspond à une autre distance, supérieure à 1 m (signal non bijectif, repliement des données). Pour éviter la confusion, il est recommandé de ne pas tenir compte des mesures de distances en-deça de 1 m.

S'il y a besoin de connaître une distance très proche, il faut compléter la détection avec un autre capteur de plus courte portée.

Débit

Une mesure prend 16,5 ms, donc 60 mesures / s, ce qui est suffisant pour beaucoup d'applications artistiques qui ne sont pas dédiées à la captation seule de mouvements extrêmement rapides (voir la page Temps réel).

Directivité, mise en parallèle

Il est possible d'en mettre plusieurs côte à côte mais pas directement en vis-à-vis. Il faut les décaler de 40 centimètres en hauteur ou de côté s'ils doivent être face à face. Le cône de mesure très directif évite les interférences entre les différents capteurs disposés côte à côte mais il faut tout de même au moins 40 cm d'espacement pour éviter que la réflection sur un obstacle arrive sur un autre capteur que celui qui a envoyé l'éclair.

Avantages :

• Détecteur sans contact, pour l'interaction à distance.
• Ce capteur est très difficile à parasiter, il est très robuste. En particulier, il supporte les éclairages forts et les variations de luminosité violentes, bien qu'il s'agisse d'un système optique (infra-rouge).
• Il possède une excellente résolution.
• Il est facile à mettre en oeuvre (lorsque l'électronique de contrôle est fournie, comme pour notre version).
• Grâce à l'électronique qui lui est associée, notre capteur envoie un signal débruité et lissé et pleine gamme sur 0-5V.
• Il peut être protégé par une vitre et fonctionne s'il est plaqué contre cette vitre. On peut donc l'utiliser dans une vitrine.

Dimensions

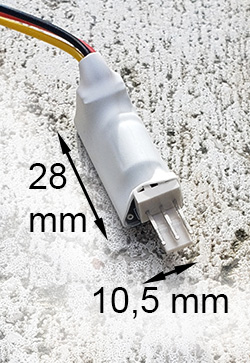

Carte électronique

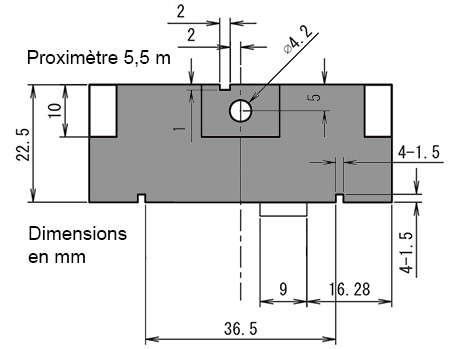

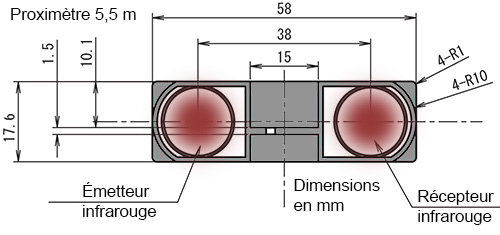

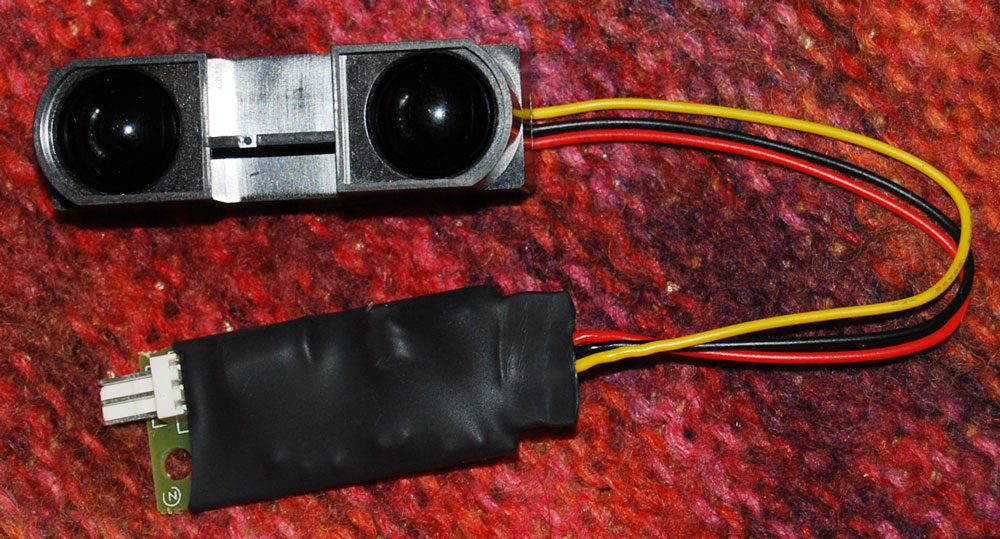

Module

La fixation peut se faire par le trou central entre les deux lentilles.

Protection

Les versions actuelles de ce capteur peuvent être fournies en boîtier plastique pour éviter de fragiliser le câble de liaison entre l'élément sensible et la plaque électronique.

Dimensions du boîtier : 88 mm x 57 mm x 39 mm.

Possibilité de mise en boîtier :

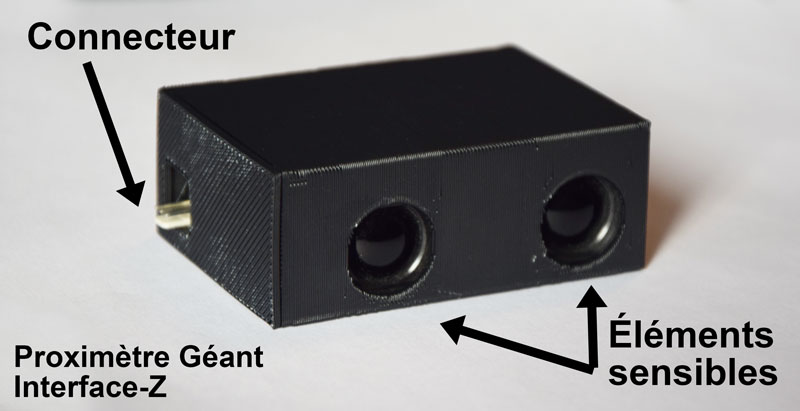

Proxi géant, en boîtier protecteur.

Version ancienne du capteur (plaque plus grande) sans boîte.
