Pression / Force FSR

Les capteurs FSR réagissent à la pression, donc au contact ou au poids. Ils peuvent donc être utilisés pour faire une interface tactile ou bien pour réagir à une masse. Dans ce deuxième cas, les capteurs sont incorporés dans une surface sensible car on ne peut marcher directement dessus.

- Capteur FSR Contact/Pression - Différentes tailles et sensibilités
- Dalle FSR Posture (désormais non disponible à la vente)

Fonctionnement et données

Capteur de Force / Pression - FSR rond moyen chez Interface-z

Capteur de Force / Pression - FSR Mini-Rond chez Interface-z

Les modèles de FSR contact / pression / appui / force

Un capteur FSR simple (sans dalle) peut être utilisé pour faire une surface sensible à la pression des doigts, mais il ne faut pas marcher directement dessus car il est fragile et ne supporte pas une pression de plus de 10 kilos.

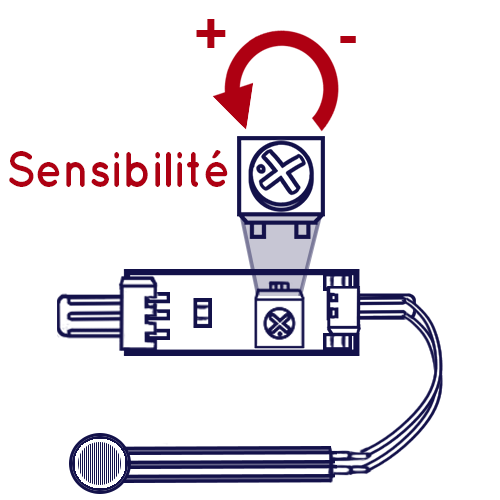

Les capteurs de pression/force possèdent au moins un petit potentiomètre de réglage qui permet de choisir leur dureté : le capteur devient plus ou moins "dur" ou "mou" en fonction du réglage choisi, c'est-à-dire qu'il est plus ou moins facile d'atteindre la valeur minimale quand on appuie dessus.
Le FSR très très long possède deux réglages (cf ci-dessous).

Nous déclinons ce capteur de pression en six versions :

• FSR grand-carré
• FSR mini-rond
• FSR rond
• FSR long
• FSR très très long basique ou industriel

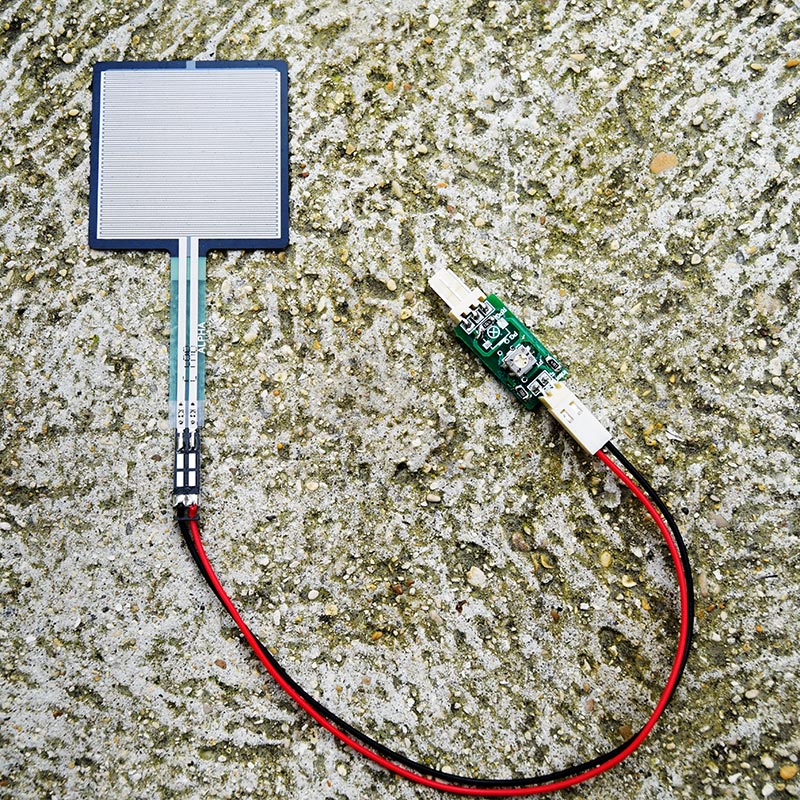

- FSR grand-Carré :

Caractéristiques techniques :

Taille de l'élément sensible
Pastille : 45 mm x 45 mm / zone sensible : 40 mm x 40 mm.

Consommation électrique : inférieure à 5 mA.

Evolution des données : en absence de tout appui, les données sont à la valeur maximale permise par l'interface utilisée (127 en Midi par exemple). Lorsqu'on appuie sur le capteur, les valeurs envoyées diminuent.

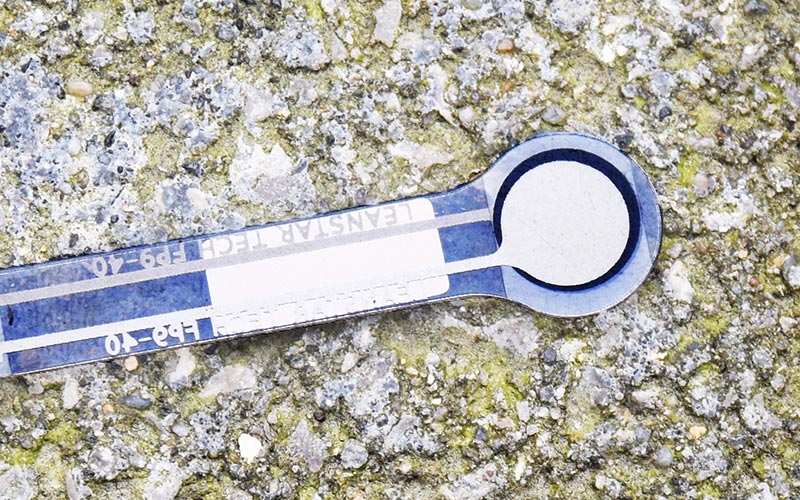

- FSR Mini-rond

Caractéristiques techniques :

C'est le plus petit des capteurs FSR de notre catalogue. La zone sensible peut être intégrée discrètement.

Taille de l'élément sensible
Pastille : diamètre 8 mm / zone sensible : diamètre 5 mm.

Consommation électrique : inférieure à 5 mA.

Evolution des données : en absence de tout appui, les données sont à la valeur maximale permise par l'interface utilisée (127 en Midi par exemple). Lorsqu'on appuie sur le capteur, les valeurs envoyées diminuent.

- FSR Rond :

Surface tactile de petite taille, sensibilité accrue

Par rapport au capteur de force précedent, le FSR rond est plus sensible. Il peut capter des touchers très légers, des tapotements, des caresses. Il est très réactif aux effleurements.

Caractéristiques techniques :

Taille de l'élément sensible
Pastille : diamètre 19 mm / zone sensible : 15 mm.

Consommation électrique : inférieure à 5 mA.

Evolution des données : en absence de tout appui, les données sont à la valeur maximale permise par l'interface utilisée (127 en Midi par exemple). Lorsqu'on appuie sur le capteur, les valeurs envoyées diminuent.

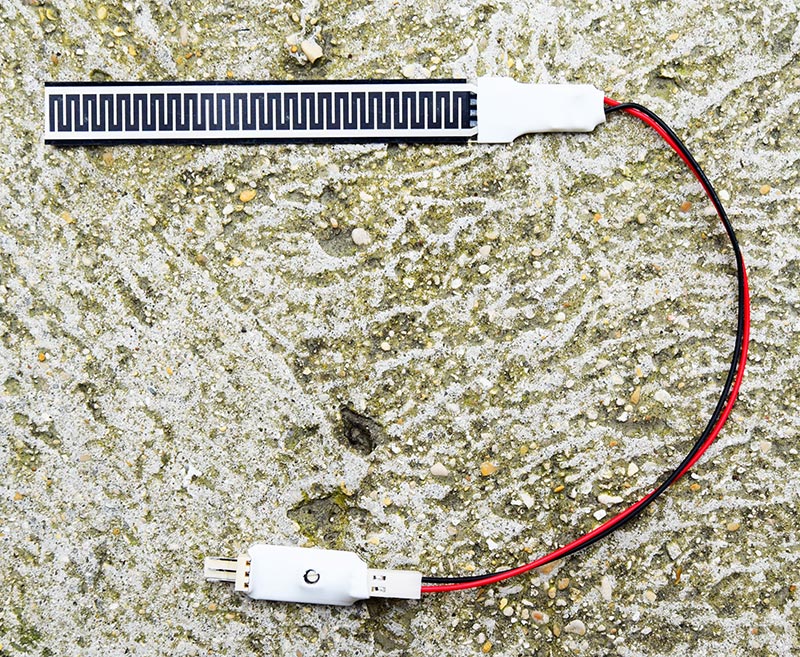

- FSR Long :

Surface sensible de grande taille

Exemples d'application : interface tactile plus progressive et malléable qu'avec des boutons, détection d'un objet posé sur le capteur et de son enlèvement, équipement d'un objet de décor dans une scène et interaction avec un acteur, jeu musical ...

Caractéristiques techniques :

Taille de l'élément sensible
Pastille : 13 mm x 10 cm / zone sensible : 11 mm x 8 cm.

Consommation électrique : inférieure à 5 mA.

Evolution des données : en absence de tout appui, les données sont à la valeur maximale permise par l'interface utilisée (127 en Midi par exemple). Lorsqu'on appuie sur le capteur, les valeurs envoyées diminuent.

- FSR Très Très Long :

Surface sensible très longue

Caractéristiques techniques :

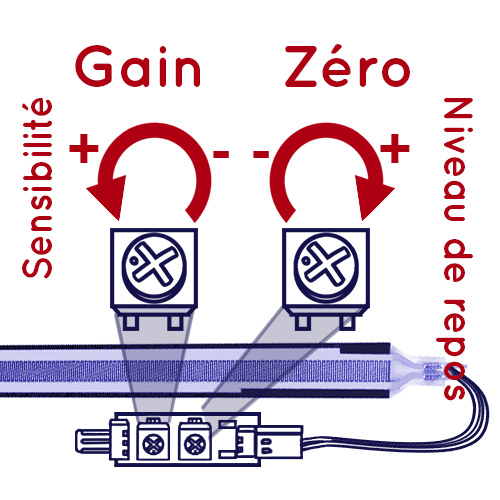

Ce capteur possède deux potentiomètres de réglage qui permettent, l'un de choisir la dureté (la sensibilité), l'autre d'ajuster le niveau par défaut des données (niveau de zéro). Ce réglage est indispensable car la courbure de l'élément sensible provoque une variation des données. Le capteur est en effet sensible à la courbure en plus de la pression. Sa réponse est donc différente en fonction de la forme sur laquelle on le pose et rend le réglage du zéro indispensable.

Le modèle basique montre des rayures épaisses, le modèle industriel a des rayures fines.

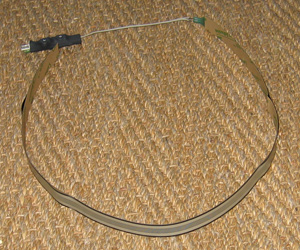

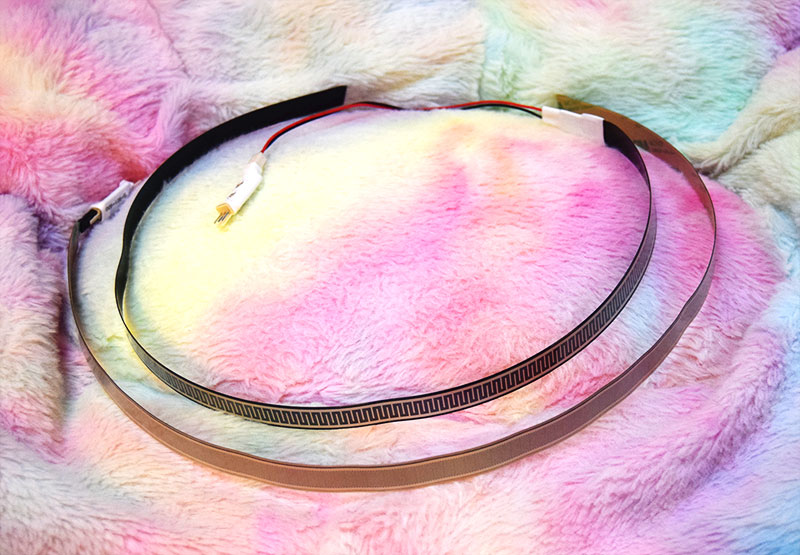

Capteurs en cercle.

Taille de l'élément sensible
Pastille : 61 cm x 15 mm / zone sensible : 61 cm x 12,5 mm.

Il est possible de raccourcir l'élément sensible du capteur en le coupant simplement. Attention, le bout enlevé ne pourra pas être utilisé dans un autre capteur.

Consommation électrique : environ 15 - 20 mA si tordu.

Evolution des données : en absence de tout appui, les données sont à la valeur maximale permise par l'interface utilisée (127 en Midi par exemple). Lorsqu'on appuie sur le capteur, les valeurs envoyées diminuent.

Exemple d'utilisation : associé au potentiomètre souple 50 cm, il permet de créer une zone tactile sensible à la fois à la pression des doigts et à la position.

Exemple : FSR collé sur potentiomètre souple, lui-même collé sur un support en aluminium.

Attention, n'oubliez pas de commander les rallonges.

- N'est plus disponible à la vente : FSR grand-rond

Taille de l'élément sensible
Pastille : diamètre 28 mm / zone sensible : diamètre 26 mm.

Sens de réglages
