Boutons et Touches

Description des capteurs interrupteurs

L'interrupteur est un capteur "tout ou rien" qui peut prendre de très nombreuses formes : bouton poussoir, bouton à contact fugitif ou permanent, commutateur à levier, à glissière, à bascule, dalle de tapis sensitif, capteur à bille, contacteur à aimant, détecteur de fin de course, montages personnels utilisant des contacts secs...

Les boutons s'utilisent de façons très variées : soit comme éléments de gestion d'une mise en scène, permettant de passer d'une séquence d'effets à une autre, soit comme capteurs d'événements. Ils peuvent être disposés sur le sol, les murs, les meubles, dans une installation, sur un acteur, dans un costume, dans un gant (exemple ci-dessous), sous un objet, ... attendant l'appui d'une main, d'un pied ou la fermeture d'une porte, le déplacement d'un objet, etc...

Ce sont aussi des outils de proprioception dans les systèmes mécaniques : ils permettent, avec les potentiomètres, de contrôler la position d'objets motorisés.

Différents boutons à contact fugitif

Parmi les nombreux interrupteurs possibles, nous proposons en standard plusieurs touches et poussoirs. Les interrupteurs à lamelle (fin de course) sont détaillés sur une autre page, ainsi que les inter spéciaux (magnétique et bille) et la dalle de tapis sensitif.

Ces capteurs ont en commun d'être à contact fugitif, c'est-à-dire activés uniquement lorsqu'on appuie dessus. Ils ne restent pas enclenchés lorsqu'on enlève la main ou le pied.

Les divers interrupteurs du catalogue

Le tableau ci-dessous indique le montage standard de l'interrupteur dans notre catalogue. "Plaque" veut dire que le bouton est soudé sur une petite plaque pratique à fixer, visser ou coudre. Elle sert également à empêcher l'arrachage des fils.

	Touche Minuscule	Plaque
	Touche Mini poussoir gris	Plaque
	Touche Mini bleue	Plaque
	Touche Moyenne Blanche	Plaque
	Bouton Poussoir - Prochainement	A visser
	Interrupteurs à lamelle - Fin de course	Plaque
	Basculeur à Bille	Plaque
	Interrupteur Magnétique	Plaque
	Dalle de Tapis Sensitif	Au sol
	Interrupteur à pinces crocodiles	Bidouille

Touche Minuscule
Taille : largeur 3,5 mm x longueur 6 mm x hauteur 4,3 mm.

Exemples de couture directe sur tissu sans plaque et standard avec plaque.

Mini Poussoir Gris
Taille : largeur 6 mm x longueur 6 mm x hauteur 5 mm.

Couture à travers un tissu / Standard sur plaque.

Touche Mini bleue
Taille : largeur 7 mm x longueur 8 mm x hauteur 5 mm.

Soudure directe sur fils / Standard sur plaque

Touche Moyenne
Taille du carré : 12 mm x 12 mm x hauteur 4,3 mm.

Une dalle de tapis sensitif, capteur décrit ici, est un interrupteur acceptant les diverses possibilités de connectiques ci-dessous.

Exemple de gants interactifs

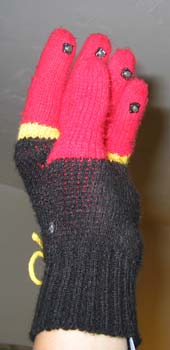

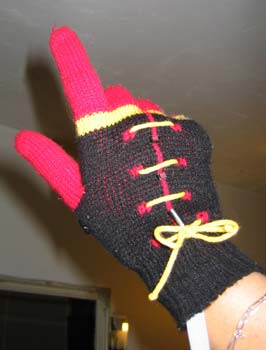

Il y a 4 interrupteurs par gant : 4 mini poussoirs gris sur le gant gauche, 1 touche moyenne, 2 minuscules rouges et 1 basculeur à bille sur le gant droit.

Connectiques et nombre de capteurs

Vous trouverez une description des options de connectiques et de lots sur la page d'informations générales.

Concrètement, afin de simplifier les choses, désormais les boutons en connectique 3 points ne sont plus au bout de fils mais sur la plaque du connecteur. Celui-ci se branche sur une rallonge classique à trois fils pour capteurs analogiques, à commander indépendamment en choissant sa longueur.

S'il est nécessaire que le bouton soit séparé du connecteur et fixé au bout d'un fil, la connectique par défaut est celle sur câble en nappe. Cela permet d'intégrer celui-ci plus facilement soit à une interface soit à un costume. La longueur de base des nappes est de 2 m. Pour ajouter plus de longueur, sélectionnez l'option 10 ou 16 fils supplémentaires (par m) dans la section Connectique/Entrées Numériques / Nappe concernée.

La mention "Sans connectique" implique que le bouton est tout seul, au détail, sans plaque ni fil ni connecteur.

Montage de 8 Touches mini bleues sur câble en nappe avec connecteur HE10 16 points.
